کولر گازی
در صنعت تهویه وتبرید از جایگاه خاصی برخوردار است زیرا به سرعت از گرمای محیط میکاهد. برخلاف کولر های ابی، رطوبت را افزایش نمی دهد. ازاین جهت برای فضاهای شرجی بسیار مناسب است. کولرهای گازی معمولا در دو مدل ساخته می شوند:
کولرهای یک تکه دیواری ، یا پشت پنجرهای ، خیلی متداول و مورد توجه میباشند و به آسانی در داخل قاب پنجره نصب میشود.
ساختمان کولرهای گازی
کولر گازی نیز همانند بسیاری از لوازم خانگی خصوصا یخچال فریزر از دو قسمت اصلی تشکیل شده است که عبارتند از:
-
قسمت الکتریکی :
قسمت الکتریکی خود شامل قسمتهایی چون دوشاخه و سیمهای رابط ، کمپرسور ، خازن، رله بار زیاد (اورلود) رله راه انداز ترموستات ، کلید چند وضعیتی (کلید فن) ، کلید اصلی کولر و کنترل از راه دور (در کولرهای دو تکه) می باشد.
درکولرهای گازی از یک خازن و در بعضی از کولرها از دو خازن به منظور ایجاد گشتاور راه اندازی کمپرسور استفاده می شود. شکل متداول بکارگیری خازن ، به این صورت است که یک خازن برای راه اندازی موتورفن (پروانه) و یک خازن برای راه اندازی کمپرسور مورد استفاده قرار میگیرد ظرفیت این خازنها در کولرهای مختلف متفاوت است.
-
-
قسمت مکانیکی :
-
اجزای مکانیکی کولر گازی با اندکی تفاوت ، درست مثل قطعات مکانیکی یخچال میباشد از آن جمله میتوان به قطعاتی مانند کمپرسور کندانسور (رادیاتور) ، اواپراتور ، ***** (درایر) ، پروانه اواپراتور ، لوله مویین (کاپیلاری) ، سینی زیر کولر ، خروجی هوا و ***** خروجی هوا اشاره کرد.
-
در کمپرسور کولرهای گازی دو مکانیسم بکار گرفته شده است. نوعی از این کمپرسورها از پیستون و میل لنگ طراحی نمودهاند. اما نوع دیگری از کمپرسورها فاقد میل لنگ و پیستون بوده و روتور در حال چرخش (به واسطه فرم خاص) گاز را از مسیر ورودی مکیده و آن را وارد لوله رفت میسازد این نوع کمپرسورها را کمپرسورهای دورانی مینامند. در کولرهای گازی از دو پروانه استفاده میشود که عموما بر روی یک محور اصلی سوار شدهاند. یکی از پروانهها هوا را از مجرای ورودی مکیده و با وزش آن کندانسور ، گرما به محیط خارجی منزل یا محل کار میراند، پروانه دوم که به قسمت جلوی موتور فن متصل است هوا را از مجرای ورودی مکیده و با وزش آن به اواپراتور ، سرما را به محیط وارد میسازد.
-

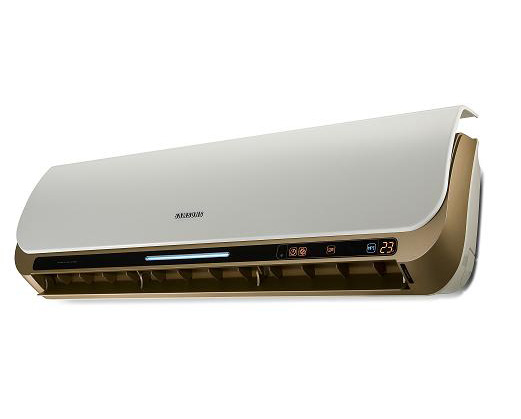

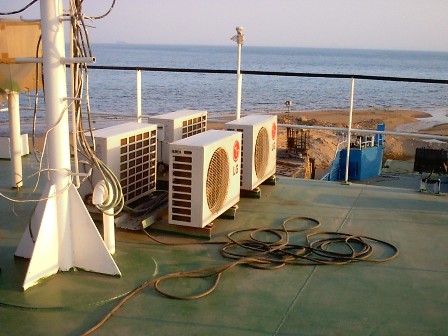

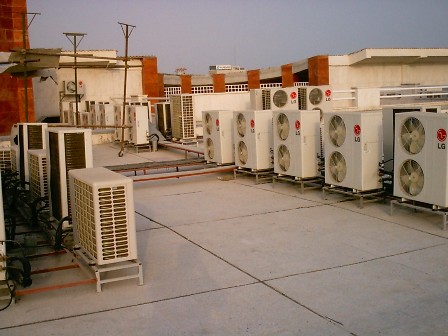

در کولرهای دو تکه ، کمپرسور و کندانسور در واحدی به نام یونیت خارجی تعبیه شدهاند. این واحد در خارج از ساختمان نصب میشود. واحد تبخیر یا اواپراتور و شیر انبساط نیز در یک واحد بنام یونیت داخلی تعبیه شدهاند. کولرهای دو تکه عموما دارای دستگاه کنترل از راه دور میباشند. هوا در جهت ورود به محیط منزل یا محل کار از دریچه مخصوصی که به خروجی هوا معروف است می گذرد. به منظور جلوگیری از ورود گرد و غبار و موارد مشابه به داخل محیط منزل یا محل کار ، پشت خروجی هوا ، ***** سیمی یا اسفنجی تعبیه می شود.
-
گاهی ممکن است بر اثر عدم تنظیم ترموستات و یا ازدیاد گاز شارژ شده اواپراتور و یا قسمتی از لوله برگشتی برفک یا یخها ذوب شوند و در نتیجه آب از جدارهای کولر سر ریز کند. برای پیشگیری از این مشکل ترتیبی اتخاذ شده است که در صورت بروز حالت فوق ، آب به خارج از کولر هدایت شود. این وظیفه بر عهده سینی زیر کولر است. در گوشهای از سینی ، لوله مخصوصی تعبیه شده که این آبها از آن خارج میشود. برای جلوگیری از ریزش آب ، عموما به لوله مذکور شیلنگی متصل میشود و با قرار دادن آن بر روی سطح زمین از پراکنده شدن ذرات آب در محیط جلوگیری میشود.
-
چگونگی ایجاد سرما در بسیاری از وسایل سرما ساز مانند کولر ، یخچال ، آب سرد کن و ... مشابه است ، در کولر گازی ، همانند یخچال ، از تبدیل گاز به مایع بوسیله افزایش فشار و در نتیجه تولید سرما که در اثر تبدیل گاز به مایع ایجاد میشود. برای رسیدن به هدف مورد نظر (خنک نمودن محیط) استفاده میکنند. تنها تفاوت را میتوان در خنک کردن کندانسور (رادیاتور) دانست که در کولر گازی بوسیله هوای دمیده شده بر روی آن گرمای لازم گرفته میشود. در حالی که در یخچال برای داشتن هوای خنک از دمیدن هوا بر روی اواپراتور استفاده میگردد.
شرح کار کولر گازی :
مهم ترین قطعات یه کولر گازی عبارتند از :
1- صفحات مارپیچ تبخیر کننده: این صفحات حالتی شبیه به مارپیچ پشت یخچال فریز دارند و جنس انها میتواند از برنج یا آلومنیم باشد که دلیل استفاده از این مواد تبادل حرارتی بالاتر نسبت به سایر مواد است که این قسمت به این صورت است که یک لوله به قطر دهانه ی حدود 7 میلی متر را به صورت مارپیچ در می آریم. و برای انتقال بهتر حرارت ان را داخل صفحات مشبکی قرار میدهیم که بتواند تبادل حرارتی بیشتری با محیط داشته باشد این قسمت همان بخشی است که در واقع خنک کننده است و هوا پس از برخورد به این قسمت خنک می شود.
2- صفحات مارپیچ مایع کننده: شکل ساختاری ان شبیه به صفحات تبخیر کننده است و تفاوت اصلی ان در وظیفه اش می باشد که وظیفه ی بیرون راندن حرارت جذب شده از هوای محیط را دارد . ولی احتمالا برای فشردن گاز قطر لوله هایش باید باریک تر باشد
3- کمپرسور: این کمپرسور ها که در این سیستم ها استفاده میشوند اکثرا دیافراگمی هستند که طرز کارشون اینگونه است که یک محور وجود دارد که توسط موتور الکتریکی چرخانده میشود و به شاتون یا دسته روی ان با بلبرینگ نصب می شود ( شبیه به میل لنگ ماشین با این تفاوت بزرگ که به جای داشتن لنگ یک دایره ی خارج از مرکز روی شفت وجود دارد که با چرخش شعاع اوون تغییر میکند (نسبت به محور شافت) و باعث حرکت بالا و پایین شاتون میشود که البته کورس حرکت کم است ولی سرعت تکرار حرکت خیلی زیاد است) دیافراگمی از جنس انعطاف پذیر مثل لاستیک وجود دارد که به این شاتون متصل است و با حرکت رفت و برگشتی شاتون دیافراگم نیز به پایین کشیده و رها میشود البته دیافراگم کاملا آب بندی شده است و وقتی که شاتون به پایین می اید حجم بالای دیافراگم زیاد میشود و از سوپاپ ورودی گاز به داخل محفظه کشیده میشود ....این سوپاپ ها یک طرفه هستند یعنی وقتی که اجازه ی ورود را میدهند دیگر اجازه ی خروج را نمیدهند وقتی شاتون به بالا میرود حجم بالای دیافراگم کم میشود و گاز متراکم میشود و در نتیجه فشار لازم برای باز کردن سوپاپ خروجی که ان هم یک طرفه است ولی کاملا عکس سوپاپ وردی است ایجاد میشود.
4- درون کولر گازی 2 فن وجود دارد یکی هوا را به داخل فضای بسته (اتاق) میدمد و دیگری هوا را به طرف بیرون و هوای آزاد میدمد
پره ی خنک که برای هوای خنک است مثل پره ی کولر استوانه ای است و پره ی گرم که برای دمیدن به هوای ازاد وی باشد پره ای پروانه ای با 8-6 پره می باشد
5- یه شیر انبساطی بر سر راه کمپرسور به صفحه ی تبخیر وجود دارد که گاز متراکم شده رو به مایع تبدیل میکند تا بتواند پس از رسیدن به صفحه ی تبخیر کننده سرما ایجاد کند
ضمنا چون با خنک شدن هوا بخار اب موجود در ان به صورت شبنم روی صفحه های تبخیر در میاید باید تعابیری برای جمع آوری ابی که در اثر این امر ایجاد میشود دید تا مانع از پوسیدگی دستگاه بشود.
متن انگلیسی
Air-conditioning Basics
Most people think that air conditioners lower the temperature in their homes simply by pumping cool air in. What's really happening is the warm air from your house is being removed and cycled back in as cooler air. This cycle continues until your thermostat reaches the desired temperature.
An air conditioner is basically a refrigerator without the insulated box. It uses the evaporation of a refrigerant, like Freon, to provide cooling. The mechanics of the Freon evaporation cycle are the same in a refrigerator as in an air conditioner. According to the Merriam-Webster Dictionary Online, the term Freon is generically "used for any of various nonflammable fluorocarbons used as refrigerants and as propellants for aerosols."
This is how the evaporation cycle in an air conditioner works
1. The compressor compresses cool Freon gas, causing it to become hot, high-pressure Freon gas (red in the diagram above).
2. This hot gas runs through a set of coils so it can dissipate its heat, and it condenses into a liquid.
3. The Freon liquid runs through an expansion valve, and in the process it evaporates to become cold, low-pressure Freon gas (light blue in the diagram above).
4. This cold gas runs through a set of coils that allow the gas to absorb heat and cool down the air inside the building.
