تهویه مطبوع به روند تغییر ویژگی های هوا (عمدتا دما و رطوبت) به شرایط مطلوب گفته می شود. به طور کلی، تهویه مطبوع می تواند به هر یک از روش های : تبرید، حرارت، تهویه، ضد عفونی و یا تغییر وضعیت هوا اطلاق می شود.

یک دستگاه تهویه هوا (که اغلب به نوع AC اطلاق می شود) ، سیستم یا مکانیزم طراحی شده برای تغییر درجه حرارت هوا و رطوبت در منطقه (که گاهی اوقات برای خنک کردن و گاهی برای گرم کردن در یک زمان معین) است. به طور معمول خنک کردن با استفاده از یک سیکل تبرید ساده انجام می شود ،اما گاهی اوقات از عمل تبخیر برای خنک کردن استفاده می شود. در ساخت و سازها، یک سیستم کامل گرمایش، تهویه و تهویه مطبوع عنوان "HVAC" یا تاسیسات شناخته می شود.

مفهوم اساسی پشت تهویه مطبوع ،در مصر باستان قابل جستجو است که که در آنجا آب از نی های آویزان در پنجره به پایین چکه می کرد. مصریان باستان با عبور هوا از طریق پنجره و برخورد با آب سرد و تبخیر آن هوا مرطوب بدست می آوردند. در روم باستان، آب قنات را از میان دیوار خانه های خاص برای خنک کردن عبور می دادند. از جمله روش های دیگر این بوده است که ایرانی ها در قرون وسطی در هنگام فصل گرم از مخازن و برج های باد برای خنک کردن ساختمان خود استفاده می کردند. تهویه مطبوع مدرن از قرن نوزدهم با پیشرفت علم شیمی پدید آمده است، ودر سال 1911 توسط ویلیس هالیوند کریر برای اولین بار دستگاه تهویه مطبوع برقی در مقیاس بزرگ اختراع شد و مورد استفاده قرار گرفت. معرفی دستگاه تهویه مطبوع خانگی در دهه 1920 باعث شروع مهاجرت های زیادی به سانبات آمریکا شد.

خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه: 09127652048

مدیریت:آقای فیروزی

+ نوشته شده در جمعه بیست و نهم دی ۱۳۹۱ ساعت 21:35 توسط حسین فیروزی |

کولرهای گازی اینورتر

اینورتر در تهویه مطبوع

اینورتر در تهویه مطبوع برای کنترل سرعت موتور کمپرسور مورد استفاده قرار می گیرد و اجازه می دهد تا درجه حرارت به طور مداوم تنظیم شود. در مقابل، سیستم های تهویه مطبوع سنتی تنظیم درجه حرارت با استفاده از یک کمپرسور که به صورت دوره ای یا در حداکثر ظرفیت مشغول به کار و یا به طور کامل خاموش است ،انجام میگیرد. سیستم های تهویه مطبوع مجهز به اینورتر، از یک درایو فرکانس متغیر که شامل اینورتر قابل تنظیم الکتریکی است به منظور کنترل سرعت موتور ( در نتیجه کمپرسور و خروجی خنک کننده )استفاده می کند.

درایو فرکانس متغیر از یک یکسو کننده برای تبدیل ورودی جریان متناوب (AC) را به مستقیم (DC) استفاده می کند و سپس از مدولاسیون عرض پالس در اینورتر های الکتریکی AC به منظور تولید فرکانس مورد نظر استفاده می کند.فرکانس متغیر AC ، موتور بدون جاروبک یا موتور القایی را هدایت می کند. به دلیل اینکه سرعت یک موتور القایی با فرکانس AC متناسب است، کمپرسور در سرعت های مختلف کار می کند. میکروکنترلر وظیفه تنظیم سرعت کمپرسور را بر عهده دارد. در هر مرحله تبدیل که شامل تبدیل از AC به DC و از DC به AC، باعث اتلاف انرژی به میزان 4 تا 6 درصد می گردد.

حذف توقف – شروع در این سیستم ها بازده چرخه را افزایش می دهد، عمر قطعات را افزایش می دهد، و به از بین بردن نوسانات شدید بر دستگاه های تهویه در منبع تغذیه کمک می کند. این کار باعث می شود اینورتر تهویه مطبوع کمتر در صدمه ببیند و راه اندازی دستگاه مقرون به صرفه تر شود، و به طور کلی کمپرسور خارجی نسبت به یک کمپرسور استاندارد کم صداتر باشد.

در آغاز دهه 1990، سیستم های تهویه مطبوع اینورتر دارای برخی اشکالاتی بود، ولی اکنون اکثر این مشکلات برطرف شده اند. تلفات تبدیل کاهش یافته است و فیلترها، بسیاری از تداخل های الکترومغناطیسی تولید شده در اینورتر را کاهش داده است. در حالت تمام بار، کمپرسور بهترین عملکرد را دارد و اینورتر عملکرد بهتری نسبت به کمپرسور دارد.

خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه: 09127652048

مدیریت:آقای فیروزی

+ نوشته شده در جمعه بیست و نهم دی ۱۳۹۱ ساعت 21:25 توسط حسین فیروزی |

شیر های ترموستاتیک رادیاتور

شیر های ترموستاتیک رادیاتور :

بمنظور بهینه‌سازی مصرف سوخت نیاز است که سیستم رادیاتور مجهز به شیر ترموستاتیک باشد. شیرهای ترموستاتیک رادیاتور با قابلیت تنظیم دما توسط ترموستات می‌توانند دمای اتاق را در درجه‌حرارت مورد نظر ثابت نگه‌دارند و با تنظیم دمای اتاق در محدوده 21-18 درجه سانتی گراد بیشترین مقدار صرفه‌جویی در مصرف سوخت بدست می‌آید. بطورکلی طبق آزمایشات بعمل آمده، کاهش هر یک درجه سانتیگراد و جلوگیری از افزایش بی‌مورد دمای اتاق سبب کاهش مصرف سوخت به میزان 6% می‌گردد.

(شکل-7: نمونه‌هایی از شیرهای ترموستاتیک رادیاتور)

شیر ترموستاتیک از یک سنسور حرارتی (ترموستات) برای کنترل خودکار درجه حرارت محلی که در آن رادیاتور نصب شده و یک شیر که از سنسور فرمان می‌گیرد، تشکیل شده است. دمای مورد نیاز هر اتاق با چرخاندن کلاهک ترموستات قابل تنظیم می‌باشد. هنگامی که دمای اتاق بر اثر گرمای خروجی از رادیاتور و یا هر منبع تولید گرمای خارجی ( مانند تابش خورشید، افزایش تعداد ساکنین و یا تجهیزات و لوازم برقی ) افزایش یابد و در محدوده تنظیم دمای ترموستات قرار گیرد ترموستات به شیر فرمان داده و جریان آب‌گرم در رادیاتور را کاهش می‌دهد و از افزایش گرمای اتاق توسط رادیاتور جلوگیری می‌کند. در نتیجه ضمن تأمین شرایط آسایش مطلوب برای ساکنین اتاق، کاهش مصرف انرژی و هزینه‌های سوخت مصرفی را نیز برآورده می‌کند. چنانچه از شیرهای ترموستاتیک بر روی رادیاتور استفاده نشود، در اینصورت دمای هوای اتاق افزایش می‌یابد تا اینکه شرایط اتاق در حالت نامطلوبی قرار گیرد. در نتیجه ساکنین اتاق مجبور به باز‌کردن پنجره‌ها می‌شوند و این امر سبب می‌شود که هزینه پرداختی صرف گرم کردن هوای بیرون خانه شود و به هدر رود. بررسی‌های بعمل آمده نشان‌دهنده این نکته است که هزینه خرید و نصب شیرهای ترموستاتیک رادیاتور نهایتاً طی دو دوره سرما از محل صرفه‌جویی در هزینه سوخت مصرفی قابل برگشت خواهد بود.

ترموستات :

ترموستات از اجزاء مختلفی نظیر سنسور، کلاهک تنظیم، شاخص و فنر تشکیل شده است. سنسورها دارای انواع مایع، گاز و واکس (wax) هستند که هرکدام دارای فناوری خاص خود می‌باشند و با تاثیرپذیری سنسور از دمای محیط و انبساط یا انقباض مایع و یا گاز درون آن و درنتیجه تاثیر بر شیر، آب ورودی به رادیاتور را کنترل می‌کنند.
برای اینکه ترموستات بتواند به بهترین نحو ممکن دما را حس نماید در محلهایی که رادیاتور در محفظه یا زوایای محدود قرار دارد و یا اینکه اجبارا پوشش روی آن قرار داده شده است از ترموستات با سنسور بیرونی استفاده می‌شود. سنسور این ترموستات می‌تواند برحسب نیاز تا 8 متر از رادیاتور فاصله داشته باشد.
در شکل مقابل شاخص و دمای محیط برای ترموستات نشان داده شده است. البته ممکن است اعداد مذکور با توجه به ساخت ترموستات و مشخصات سازنده متفاوت باشند. در هر صورت اعداد مذکور جنبه راهنمایی دارند و معمولا شرایط محل نصب و نوع رادیاتور میزان دمای نهایی و واقعی را تعیین می‌نماید.

در بعضی از ترموستاتها علاوه بر امکان تنظیم در حالت حداقل دما (*) امکان قطع کامل جریان آبگرم (0) نیز موجود می‌باشد.

در اماکن عمومی و محیطهای خاصی که احتیاج به ثابت نگه‌داشتن دما در یک درجه و یا محدوده‌ای از درجه حرارت محیط می‌باشد، می‌توان از ترموستات با سنسور محدودشونده استفاده کرد. بوسیله این ترموستات می‌توان دمای محیط را در حداقل و حداکثر دمای تنظیم شده محدود نمود و امکان تغییر دما توسط افراد غیر مسئول ممکن نخواهد بود. همچنین می‌توان برای جلوگیری از سرقت از قفل مخصوص ترموستات نیز استفاده کرد.

انواع شیر رادیاتور :

شیرهای معمولی رادیاتور از نظر عملکرد دارای یک تعریف کلی هستند که شامل مسدود و یا باز نمودن جریان آب می‌باشد. ولی شیرهای ترموستاتیک رادیاتور بگونه‌ای ساخته شده‌اند که بمنظور تنظیم دما توسط ترموستات، امکان عبور جریانهای مختلف را فراهم می‌کنند. یکی از قابلیتهای مهمی که در برخی از شیرهای ترموستاتیک رادیاتور وجود دارد امکان تنظیم اولیه جریان آب (Presetting) می‌باشد که در صورت مجهز بودن شیر به این سیستم می‌توان با تغییر سطح مقطع جریان آب و ایجاد افت فشار، حداکثر آب ورودی به رادیاتور را محدود کرد.
لازم به ذکر است در ساختمان‌های با سیستم آب‌ گرم مرکزی به سبب ارتفاع طبقات و یا فاصله واحدها از مرکز حرارتی معمولا توزیع گرما در تمام نقاط یکسان نخواهد بود، در نتیجه واحدهای نزدیک به موتورخانه برای رهایی از افزایش گرمای اتاق مجبور به بازکردن پنجره‌ها می‌شوند و واحدهای دورتر و یا در طبقات بالا بعضاٌ از وسایل و امکانات گرمایشی جانبی استفاده می‌نمایند. در این حالت می‌توان با استفاده از شیرهای ترموستاتیک رادیاتوری که مجهز به سیستم تنظیم اولیه می‌باشند، جریانهای مختلف آب در رادیاتورهای طبقات مختلف ایجاد کرد.
برای استفاده مطلوب و بهینه از ترموستات و همچنین کاهش اثرات مربوط به گرمای شیر و لوله‌های سطحی و هوای اطراف رادیاتور بر عملکرد شیر ترموستاتیک رادیاتور باید ترموستات بصورت افقی نصب شود. برای این منظور و با توجه به نحوه قرارگرفتن لوله‌های ورودی آب رادیاتور، از شیرهای مختلف زیر برحسب شرایط استفاده می‌شود.

(جدول-1: انواع شیر مورد استفاده در رادیاتورها)

استانداردها و قوانین شیر ترموستاتیک :

مهمترین مقررات در این زمینه، مبحث 19 مقررات ملی ساختمان می‌باشد که نصب شیرهای ترموستاتیک بر روی رادیاتور را در تمامی ساختمانهای نوساز اجباری کرده است. سازمان بهینه‌سازی مصرف سوخت درنظر دارد نصب شیرهای ترموستاتیک بر روی رادیاتور را در تمامی ساختمانهای کشور اجباری کند. درحال حاضر این سازمان با اجرای سیاستهای تشویقی برای نصب شیرهای ترموستاتیک رادیاتور، یارانه پرداخت می‌کند. از نکات بسیار مهم در استفاده از شیرهای ترموستاتیک رادیاتور با توجه به تنوع مدل از سوی سازندگان مختلف دارا بودن استانداردهای معتبر در این زمینه می‌باشد. برای دستیابی به 20% صرفه‌جویی در مصرف سوخت باید شیرهای ترموستاتیک رادیاتور استاندارد بین‌المللی (EN-215) را اخذ کرده باشند.

مزایای استفاده از شیر‌های ترموستاتیک رادیاتور :

1. امکان برقراری دمای ثابت در اتاق

2. تنظیم دمای دلخواه در اتاق به منظور تأمین شرایط آسایش

3. کاهش استهلاک سیستم گرمایش

4. توزیع متعادل حرارت و امکان برقراری دما‌های متفاوت در هر اتاق

5. 20% کاهش مصرف سوخت و هزینه‌های مربوطه

6. قابلیت نصب آسان بر روی انواع رادیاتورهای قدیمی و جدید (فولادی و آلومینومی)

خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه: 09127652048

مدیریت:آقای فیروزی

+ نوشته شده در جمعه بیست و دوم دی ۱۳۹۱ ساعت 10:54 توسط حسین فیروزی |

انتخاب رادیاتور

انتخاب رادیاتور:

پس از محاسبه بار حرارتی فضای مورد نظر و محل نصی رادیاتور می‌توان رادیاتور مورد نیاز را انتخاب کرد. با توجه به ابعاد محل نصب و میزان گرمادهی مورد نیاز از کاتالوگ‌های سازنده‌های رادیاتور، سایر مشخصات از جمله تعداد پره‌‌ها، سطح حرارتی و ابعاد رادیاتور را مشخص می‌کنیم.

نکاتی در رابطه با انتخاب رادیاتور :

1- طبق معمول تأکید بر محاسبه دقیق بارهای حرارتی بویژه توسط نرم افزار و تأیید نتایج محاسبات توسط یک مهندس تأسیسات می باشد. قطعا هزینه‌های شما در کل کاهش خواهد یافت.

2- سعی کنید رادیاتورها را در مرزهای سرد ساختمان(زیر پنجره ها و نزدیک جداره های خارجی بنا) تعبیه کنید.

3- انتخاب شیرهای ترموستاتیک از هزینه قبوض گاز می‌کاهد و در افزایش عمر موتورخانه و پکیج شما تأثیر محسوس دارد.

4- انتخاب شیر هواگیری خودکار باعث سهولت عمل هواگیری می شود. بعلاوه خطر نشت آب به مبلمان و اثاثیه را جدا کاهش می‌دهد.

5- در انتخاب رادیاتورهای پره‌ای، علاوه بر زیبایی به موارد ذیل دقت کنید:

· مدلی را انتخاب کنید که مشابه آن در بازار به وفور باشد تا چنانچه در آینده نیاز به خرید یک پره داشتید به سرعت و با کمترین هزینه یافت شود.

· هر چه عرض پره بیشتر باشد، بلوک رادیاتور جمع و جورتر و زیبا‌تر خواهد شد. معمولا رادیاتورهای پره‌ای در دو سایز (عرض) عرضه می‌شوند: 6 سانتیمتری و 8 سانتیمتری. بنابرین بهتر است از انواع پره های 8 سانتیمتری استفاده کنید.

· دقت شود فاصله حداقلی بلوک رادیاتور با دیوار و کف رعایت شود. چرا که عدم رعایت این فواصل باعث کاهش راندمان رادیاتور می‌شود.

6- هواگیری اصولی و به موقع سیستم (مدار گرمایش) با جدیت انجام شود. این کار مزایای ذیل را خواهد داشت:

· هواگیری باعث افزایش عمر کلیه تجهیزات شامل دیگ، پمپ ها، رادیاتورها، پکیج و... خواهد شد.

· انجام عمل هواگیری، راندمان گرمایشی سیستم و بویژه بلوک‌های رادیاتور را بشدت افزایش می‌دهد و در نهایت باعث کاهش هزینه گاز مصرفی خواهد شد.

· هواگیری خطر نشت آب از سیستم(رادیاتورها) را کاهش می‌دهد.

بنابراین هواگیری مرتب و به موقع از بدیهی ترین اصول نگهداری تجهیزات گرمایشی می‌باشد.

7- تمیز کردن سطوح رادیاتورها از گرد و خاک باعث افزایش راندمان حرارتی آنها و کاهش خطر سیاه شدن و دوده زدن دیوار اطراف رادیاتور می‌شود.

8- تا آنجا که امکان دارد فضای اطراف رادیاتورها باید باز باشد (برای گردش بهتر هوا و افزایش بازدهی و قدرت حرارتی). بنابراین سعی کنید انواع پوشش ها و موانع را (مانند پرده ، مبلمان و...) از جلوی آن دور کنید.

9- تعبیه رادیاتورهای حوله خشک کن در فضاهایی مانند حمام و سرویس یا سرسرا علاوه بر کاهش رطوبت و افزایش فاکتورهای بهداشتی در این مکان ها، وسیله مناسبی برای خشک کردن حوله و البسه نم دار می‌باشد .بعلاوه با طرح های دکوراتیو موجود در بازار می‌توان جلوه زیبایی به دیوار این مکان‌ها داد.

10- هنگام طراحی و اجرا، فقط نباید به ابعاد معمول فکر کرد. (در اکثر مواقع ابعاد ارتفاع رادیاتورها حدود 50 سانتیمتر است لکن رادیاتورهای پره‌ای از نظر ابعاد دارای تنوع هستند و ارتفاع آنها تا 170سانتیمتر نیز می باشد.) چنانچه در برخی موارد مشکلات معماری و فیزیکی فضا وجود داشته باشد، می‌توان از انواع و ابعاد مختلف رادیاتور استفاده کرد.

11- ایران از نظر تکنولوژی تولید رادیاتور پره‌ای آلومنیومی در جایگاه مناسبی قرار دارد. لذا هیچ دلیلی برای خروج ارز از کشور برای محصولاتی مانند رادیاتور پره‌ای وجود ندارد. بعلاوه شرکت‌ای داخلی خود به تولید کنندگان و عرضه کنندگان رادیاتورهای آلومنیومی در جهان تبدیل شده اند. البته در مورد رادیاتورهای پانلی نیز توانایی رقابت با محصولات مشابه خارجی را دارد.

خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه: 09127652048

مدیریت:آقای فیروزی

+ نوشته شده در جمعه بیست و دوم دی ۱۳۹۱ ساعت 10:52 توسط حسین فیروزی |

انتخاب محل نصب رادیاتورها

انتخاب محل نصب رادیاتورها :

در فصل زمستان دائما توسط رادیاتور شوفاژ گرما به اتاق افزوده می‌شود، ولی دمای اتاق بالا نمی‌رود و این دما ثابت می‌ماند. علت این است که بخش بیشتری از گرمای تولید شده تلف می‌شود.

تلفات حرارتی از دو طریق انجام می‌گیرد. یکی تلفات حرارتی ناشی از جداره ها از قبیل سقف- کف و دیوار و پنجره و... دیگری تلفات حرارتی ناشی از نفوذ هوای سرد از درزهای پنجره می‌باشد. به عبارت دیگر چه بخواهیم و نخواهیم این تلفات حرارتی صورت می‌گیرد. ما فقط می‌توانیم میزان آن را کاهش دهیم ولی نمی‌توانیم آن را به طور کامل حذف نماییم.

برای درک بهتر این موضوع به مثال زیر توجه کنید:

فرض نمایید که در یک اتاق با دمای۲۰ درجه سانتی گراد و مقابل دیواری که ضریب هدایت حرارتی آن 0.55 w/m².K است قرار گرفته‌اید و دمای هوای بیرون نیز 12-‌‌ درجه سانتی گراد است، مطابق با نمودار تعیین دمای سطح جداره‌ی ساختمان با توجه به دمای هوای خارج و ضریب k دیوار خارجی‌، دمای سطح داخلی دیوار معادل ۱۷.۸ درجه سانتی گراد به دست می‌آید که با استفاده از رابطه زیر :

"دمای محسوس = دمای سطح داخلی دیوار + دمای داخلی اتاق تقسیم بر ۲ "

دمای محسوس ۱۸.۹ درجه سانتی گراد می‌شود. حال برای آن که دمای محسوس را به به ۲۰ درجه سانتی گراد سانتیگراد برسانیم باید دمای هوای اتاق را به ۲۲.۲ درجه سانتی گراد افزایش دهیم.

به اختلاف دمای بین سطح دیوار و هوای اتاق، کسری گرما یا کسری تابش گفته می‌شود.
اختلاف دمای پنجره ها با هوای اتاق معمولا بیش از این مقدار است، اگر دمای هوای بیرون (12-) درجه سانتی گراد باشد دمای سطح پنجره حدود ۹ درجه سانتی گراد خواهد شد. این اختلاف زیاد با بالا بردن هوای اتاق قابل جبران نیست.

حال برای جبران کسری تابش پدید آمده باید از طریق تابش یک سطح گرم آزاد عمل نمود. اختلاف دمای لازم برای این سطح گرم کننده مانند رادیاتور با توجه به طول و ارتفاع نصب آن مشخص می‌شود. این کار با طراحی جایگاه، تعیین اندازه و اختلاف دمای لازم برای رادیاتور (مثلا برای جبران جریان عمودی هوا ) برای حذف کامل اثر سردی سطوح پیرامونی و با توجه به ذخیره سازی گرمایی آن ها انجام می‌شود.

در نتیجه تنها راه حل موثری برای جلوگیری از کسری تابش، تعیین جایگاهی مناسب برای رادیاتور است. این محل باید به گونه‌ای اننتخاب شود که رادیاتور افزون بر گرمایش اتاق، هوایی مطبوع در هر نقطه از اتاق ایجاد کند.

چون معمولا سردترین مکان در اتاق نزدیک پنجره است و به علاوه از طریق درزهای آن، امکان نفوذ هوا به داخل اتاق وجود دارد، جایگاه و اندازه رادیاتورها با توجه به موقعیت پنجره مشخص می‌شود. از این رو بهترین توزیع دما در اتاق و بهترین جبران برای کسری تابش وقتی رخ می‌دهد که رادیاتور زیر پنجره نصب شود. اگر رادیاتور که حدود ۶۰% گرما را به صورت جابجایی منتقل می‌کند به صورت آزاد جلوی دیوار بیرونی زیر پنجره نصب شود، نیروی شناوری هوای گرم آن به قدری بزرگ خواهد بود که امکان نفوذ هوای سرد شده‌ روی وجه داخلی پنجره و هوای سرد وارد شده از درزهای پنجره، به درون اتاق را منتفی می‌سازد، با این کار جریان هوا در اتاق (گردش هوای اتاق ) برقرار خواهد شد.

هرگاه رادیاتور زیر پنجره نصب شود طول آن باید معادل پهنای پنجره انتخاب شود. با این کار جریان عمودی هوا متعادل می‌شود و گرمای تابشی رادیاتور بیشتر می‌شود.

از طرفی هرچه سطح تابشی رادیاتور افزایش یابد با بهتر بگوییم سهم گرمای تابشی رادیاتور افزایش یابد تاثیر بیشتری در ایجاد آسایش گرمایی خواهد داشت. زیرا گرمایی که از طریق تابش از بدن انسان به بیرون منتقل می‌شود با افزایش سطح تابش رادیاتور بهتر جبران می‌شود.

پس برای استفاده از حداکثر توان گرمایی رادیاتور باید آن را نزدیک به دیوار و زیر پنجره نصب کرد. حداقل فاصله رادیاتور از جداره های ساختمان از دیوار حداقل ۵۰ میلی متر و از کف اتاق حداقل ۱۰۰ میلی متر باید باشد. در این صورت هیچگونه افت توانی پدید نخواهد آمد .

پیشنهاد دیگری هم که در اینجا مطرح است این می‌باشد که در حد امکان پنجره‌ها دارای شیشه دوبل یا دولایه باشند. استفاده از شیشه دوجداره علاوه بر اینکه سبب عایق صدا خواهد بود. همچنین میزان ضریب انتقال حرارت شیشه را به حد نصف می‌ساند. در نتیجه تلفات حرارتی کاهش می‌یابد و سبب صرفه جویی در مقدار پره‌های رادیاتور می‌شود و در فصل زمستان از خیس شدن شیشه در سطح داخل اتاق جلوگیری می‌کند. چون سطح شیشه در فصل زمستان یک لایه سرد است. در اثر تماس بخار آب در داخل اتاق با آن در روی شیشه آب جاری می‌شود ولی وقتیکه شیشه دوجدار باشد، سطح داخلی آن گرم شده و میعان در سطح شیشه اتاق نخواهد افتاد.

البته اگر رادیاتور در حالت‌های زیر نصب شود افت توان خواهد داشت :

· زیر تاقچه

· پنجره

· داخل کابین یا پشت پرده

در صورتی که از یک ورقه جهت پوشش رادیاتور استفاده گردد افت توان ممکن است به ۱۵% برسد.

خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه: 09127652048

مدیریت:آقای فیروزی

+ نوشته شده در جمعه بیست و دوم دی ۱۳۹۱ ساعت 10:50 توسط حسین فیروزی |

آشنائی با انواع رادیاتور و نحوه کارکرد عملکرد آن

اساسا رادیاتورها گرمای خود را از طریق تابش و جابجایی به هوای اتاق پس می‌دهند و معمولا ۱/۳ گرمای خود را از طریق تابش و ۲/۳ آن را از طریق جابجایی به هوای اتاق پس می‌دهند.

در سیستم حرارت مرکزی که با عنوان شوفاژ مطرح می‌شود، در محلی به نام موتورخانه دستگاه‌هایی از قبیل دیگ - مشعل- پمپ- و... نصب شده و حرارت به سیال واسطه که می‌تواند آب باشد منتقل گردیده سپس پمپ موجود در موتورخانه آبگرم را توسط لوله‌کشی، به داخل اتاقها هدایت نموده و وارد رادیاتورهای مستقر در اتاق می‌کند. این رادیاتورها گرما را به اتاق منتقل کرده و در نتیجه دمای آب کاهش می‌یابد. آب توسط لوله برگشت به طرف موتورخانه رفته و برای جذب مجدد گرما به داخل دیگ هدایت می‌شود و بار دیگر این سیکل و چرخه تکرار می‌شود.

اصولا در سیستم حرارت مرکزی که از آبگرم استفاده می‌شود. دمای خروجی آب از دیگ 180 درجه فارنهایت و دمای ورودی اب به داخل دیگ که گرمای لازم را به اتاق منتقل کرده است، برابر 160 درجه فارنهایت در نظر گرفته می شود .به عبارت دیگر اختلاف دمای ابگرم خروجی از دیگ و آب برگست داده شده از ساختمان برابر 20 درجه فارنهایت است.

نحوه گرم شدن اتاق توسط رادیاتور به صورت جابجایی آزاد یا طبیعی می‌باشد. هوای بالای رادیاتور معمولا به دلیل گرم شدن سبک شده و به طرف بالا حرکت می‌کند و هوای سرد طرف مقابل اتاق جایگزین آن می‌شود. به همین ترتیب یک چرخش طبیعی در جریان هوای اتاق بوجود آمده و دمای تمامی نقاط اتاق بالا رفته و اتاق گرم می‌شود.

رادیاتور شوفاژ فاقد هرگونه موتور یا وسیله برقی است. پس نمی‌توان توسط رایاتور شوفاژ دمای اتاق را کنترل کرد. میزان رطوبت نسبی اتاق نیز قابل کنترل نمی‌باشد. اصولا وقتی هوای اتاق گرم می‌شود. میزان درصد رطوبت نسبی کاهش می‌یابد. به عبارت دیگر رادیاتور شوفاژ میزان رطوبت نسبی اتاق را کاهش می‌دهد. و بایستی توسط افزودن بخار به هوای اتاق میزان رطوبت مورد نیاز انسان را تامین نمود.

به طور کلی در زمستان فضاهایی که کنترل دما و در صد رطوبت نسبی در آنها اهمیت زیادی ندارد می‌توان از رادیاتور شوفاژ استفاده نمود. ( هرچند دمای اتاق در سیستم رادیاتوری به راحتی و به کمک کنترل کننده های الکتریکی و مکانیکی قابل کنترل است )

دسته‌بندی رادیاتور‌ها ، مزایا و معایب آن‌ها :

رادیاتورها از نظر شکل ظاهری به سه دسته‌ی پره ای، تخت (پانلی) و لوله ای تقسیم می‌گردند و از لحاظ جنس نیز دارای انواع فولادی ، چدنی و آلمینیومی می‌باشند.

1- رادیاتور پانلی:

در اکثر مواقع از جنس فولاد می باشد. امروز در اکثر کشورهای اروپایی رواج پیدا کرده است. برخی از ویژگی‌ها و مزایای این نوع رادیاتورها بشرح ذیل می‌باشد:

• یکنواختی بیشتر در گرمایش نسبت به رادیاتورهای پره ای

• سطح تابش یکنواخت و گسترده و بالطبع گرمای تابشی بیشتر نسبت به انواع رادیاتور پره‌ای (هر چه سهم نوع گرمایش تابشی نسبت به گرمایش همرفتی بیشتر باشد، از نظر فیزیولوژی بدن انسان دلپذیرتر خواهد بود.)

• زیبایی و تناسب با اغلب طرح‌های دکوراتیو

• نصب یکپارچه و آب بندی خوب

• امکان نصب از هر طرف رادیاتور

برخی از معایب رادیاتورهای پانلی :

• بعلت استفاده از فولاد، امکان زنگ زدن و سوراخ شدگی نسبت به انواع آلومنیومی بویژه در بلند مدت وجود دارد.

• در صورت آسیب و سوراخ شدن پانل رادیاتور امکان تعمیر مقرون بصرفه تقریباً وجود ندارد.(کل پنل باید تعویض شود.)

• امکان افزایش یا کاهش ظرفیت حرارتی رادیاتور به پانل وجود ندارد. ( در چنین مواردی می توان با انشعاب از لوله رفت و برگشت شوفاژ و استفاده از پانل رادیاتور جداگانه ، ظرفیت حرارتی را افزایش داد. )

نکته بسیار مهم: در کل از نظر راندمان و کارایی رادیاتورهای پانلی فولادی بهترین نوع رادیاتور هستند لکن به شرطی که از یک تولید کننده مطمئن و دارای تکنولوژی خریداری شوند.

(شکل - 1: تصویر یک رادیاتور پانلی ساخت شرکت رادسون)

2- رادیاتور پره‌ای :

در این نوع از رادیاتورها، هر پره از رادیاتور دارای ارزش حرارتی مشخصی است و از ترکیب تعداد پره ها، می‌توان ارزش حرارتی مورد نظر متناسب با فضای مورد بحث را بدست آورد. به ترکیب چند پره رادیاتور یک بلوک می‌گویند. در اکثر قریب به اتفاق موارد جنس رادیاتورهای پره ای از آلیاژهای آلومنیومی می‌باشد. برخی از ویژگی‌ها (و بخصوص مزایای) رادیاتورهای پره‌ای بشرح ذیل می‌باشد:

• امکان کاهش یا افزایش پره و در نتیجه امکان افزایش بار حرارتی بلوک رادیاتور.

• امکان تعویض پره‌های آسیب دیده ( اگر یک پره سوراخ شد یا به هر دلیل آسیب دید ، امکان آنکه فقط همان پره را تعویض کرد وجود دارد.) البته گاهی هزینه بازکردن بلوک و تعویض یک پره بالاتر از خرید و تعویض کل بلوک رادیاتور می‌باشد.

• قدرت بالاتر نسبت به فولاد (رادیاتورهای پانلی) در مقابل زنگ زدگی

(شکل-2: تصویر یک رادیاتور پره‌ای)

3- رادیاتور فولادی :

فرآیند تولید رادیاتور فولادی نیاز به دانش فنی پیچیده‌ای نداشته و مراحل آن عملیات متداول در صنایع فلزی اعم از مراحل ورقکاری ( برش ،پرس کاری و فرم دهی ) ،جوشکاری (جوش مقاومتی و جـــــوش (اکسی استیلن)،

پوشش دهی بارنگ و کنترل کیفیت را شامل بوده و عمده مواد مصرفی آن را ورق فولادی تشکیل می‌دهد.

پره رادیاتورهای فولادی به صورت یک بلوک غیر قابل تفکیک تولید می‌شوند. یعنی در خارج از کارخانه نمی‌توان به آنها پره اضافه کرد و یا کم نمود. ولی در مورد رادیاتورهای آلومینیومی این قابلیت وجود دارد.

وزن آن برای هر متر مربع سطح حرارتی 10 کیلوگرم و هر متر مربع آن در شرایط معمولی و اختلاف دمای 60 درجه سانتی گراد حدود 440 کیلوکالری در ساعت می‌دهد.

این رادیاتورها از ورق آهن و به دو صورت صفحه‌ای و پره‌ای ساخته می‌شود.

نوع صفحه‌ای آن از دو ورق پرس شده روی هم که جالی بطور آب گرم در بین آن دو قرار دارد درست شده است و در جاهایی که جایگیری وسایل پخش حرارت ایجاد اشکال می‌کند استفاده می‌گردد.

رادیاتور پره‌ای فولادی نیز به دلیل اینکه بصورت پره‌ای ساخته شده می‌تواند سطح راحتی خوبی را در فشاری نسبتاً کمی ایجاد نماید. این رادیاتور‌های فولادی نیز از ورق آهن به ضخامت 25/1 میلیمتر در اندازه‌های مختلفی می‌سازند معمولاً رادیاتورهای 600×200 و 500×200 و 300×200 از انواع آن می‌باشد که عدد 200 نشان دهنده عرض پره های بر حسب میلیمتر است و اعداد 600 . 500 . 300 فاصله محور پائین تا بالای رادیاتور برحسب میلیمتر می‌باشد و سطح حراریت رادیاتور فولادی 600 × 200 مساوی 31/0 متر مربع و سطح حرارتی رادیاتور 500×200 مساوی 26/0 متر مربع و سطح حرارتی رادیاتور 300×200 مساوی 0.18 متر مربع می‌باشد. اتصال پره‌های رادیاتور به همدیگر معمولاً یا از نوع جوش و یا با استفاده از دنده‌های چپ گرد و راست گرد می‌باشد.

(شکل-3: تصویر یک رادیاتور فولادی صفحه‌ای)

4- رادیاتورهای چدنی :

رادیاتورهای چدنی معمولاً نیز مانند رادیاتورهای فولادی بصورت پره‌ای ساخته می‌شوند و همانطور که معلوم است جنس آنها از چدن بصورت ریخته‌گری تولید می‌گردد و اتصال پره‌های رادیاتور چدنی توسط مغزی چپ گرد و راست گرد انجام می‌گیرد. این نوع رادیاتور به علت مقاومت در برابر زنگ زدگی و ضخامت جداره و برای محیط های مربوط از این نوع رادیاتور استفاده می‌شود. ولی در مقابل ضربه شکننده است.

خط تولید رادیاتورهای چدنی به دلیل پایین بودن راندمان حرارتی و بالا بودن وزن آنها برچیده شده و تقریبا منسوخ شده می باشد.

وزن آن برای هر متر مربع به 20 تا 30 کیلوگرم می‌رسد. ضریب انتقال حرارتی آن حدود 10 کیلو کالری بر متر مربع به ازای یک درجه اختلاف حرارت می‌باشد.

(شکل-4: تصویر یک رادیاتور چدنی)

5- رادیاتور آلومینومی :

رادیاتور آلومینیومی بصورت پره‌ای و با قطه‌ای تولید می‌گردند. پره‌های رادیاتور آلومینومی به علت داشتن پره‌های فرعی جانبی دارای سطح تماس بیشتری نسبت به رادیاتور چدنی و فولادی می‌باشد و از طرف دیگر به علت هدایت بهتر ( ضریب هدایت آلومینیوم بیشتر از چدن و آهن است)، تبادل حرارتی آن نسبت به رادیاتورهای فولادی و چدنی بیشتر است.

هر متر مربع آن در شرایط معمولی و اختلاف دمای 60 درجه سانتی گراد حدود 350 کیلوکالری در ساعت به محیط حرارت می‌دهد.

رادیاتور آلومینیومی سبک تر زیباتر و ضریب هدایت حرارتی بالاتری نسبت به فولادی دارد. ولی از لحاظ قیمت گرانتر می‌باشد. معمولا در فضاهایی که رطوبت زیاد دارد. مانند حمام‌ها بایستی حتما از رادیاتور آلومینیومی استفاده کرد.

رادیــــاتورهای آلومینیومی از فرآیند تولید متشکل از ریخته‌گری تحت فشار، لحیم کاری سخت، رنگ آمیزی و کنترل کیفیت برخوردار بوده که شمش‌های آلومینیوم ماده اولیه اساسی تولید آنها بشمار می‌آیند. ماهیت عملیات مکانیکی فرآیند تولید و نوع مواد اولیه مورد استفاده در واحدهای تولید رادیاتور، آلودگی‌های زیست محیطی را که در بـــــرخی صنایع عامل بازدارنده و محدوده کنندهای بشمار می‌آیند، منتفی نموده و به منظور حصول به شرایط استاندارد نیز با ملحوظ داشتن واحدهای کنترل کیفیت مواد، فرآیند و محصول در طرح، پیش بینی های لازم جهت کنترل عوامل آلوده‌ساز و تولید محصولات کیفی برای تامین مقاصد صادرات و پوشش‌دهی هر چه بیشتر بازار مصرف در رقابت با محصولات قابل جانشینی صورت گرفته است.

خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه: 09127652048

مدیریت:آقای فیروزی

+ نوشته شده در جمعه بیست و دوم دی ۱۳۹۱ ساعت 10:48 توسط حسین فیروزی |

مبدل های حرارتی صفحه ای

مبدل های حرارتی صفحه ای

مبدل حرارتی صفحه ای اساسا" با توجه به سادگی نت و با توجه به نیازهای صنایع غذائی در دهه ۱۹۳۰ ابداع شدند و طراحی بهینه آن در دهه ۱۹۶۰ با تکامل موثرتر هندسه صفحات ، مونتاژ اجزا و مواد بهینه تر برای ساخت واشرهای مورد استفاده در این نوع مبدل ها کارآمدتر از گذشته مورد بازبینی قرار گرفت و موارد استفاده از آنها به تمامی صنایع راه پیدا کرد و توانسته است از رقیب خود (مبدل های لوله ای ) پیشی بگیرد . به دلیل تنوع بسیار زیاد محدوده های طراحی این نوع مبدل ها که در نوع صفحات و آرایش آنها قابل بررسی است عملا شرکت های سازنده آنها اطلاعات محرمانه طراحی را اعلام نمی کنند .

مبدل های صفحه ای واشردار تشکیل شده است از تعدادی صفحات نازک با سطح چین دار و یا موج دار که جریان سیال گرم و یا سرد را از هم جدا می کنند .صفحات دارای قطعاتی در گوشه‌ها هستند و به نحوی چیدمان شده اند که دو سیال عامل بصورت یک در میان میان صفحات جریان دارند .طراحی و واشربندی بهینه این امکان را ایجاد می کند که مجموعه از صفحات در کنار یگدیگر تشکیل یک مبدل صفحه ای مناسب را بدهند . .مبدل های حرارتی صفحه ای معمولا "در جریان سیالتی با فشار پائین تر از ۲۵bar و دمای کمتر از ۲۵۰ درجه محدود می شوند .از آنجا که کانالهای جریان کاملا کوچک هستند جریان قوی گردابه ای و توربولانس موجب بزرگ بودن ضرایب انتقال حرارت و افت فشارها می گردد بعلاوه بزرگ بودن تنش برشی موضعی باعث کاهش تشکیل رسوب می شود . واشرها از نشتی سیال به بیرون مبدل جلوگیری می کنند و سیال ها را در صفحات به شکل مورد نظر هدایت می نمایند. شکل جریان عموما" به نحوی انتخاب می شوند که جریان سیالها خلاف جهت یکدیگر باشند .

شمایلی از مبدل حرارتی صفحه ای

مبدل های صفحه ای حلزونی یا مارپیچ

صفحه ای حلزونی با پیچاندن دو صفحه بلند موازی به شکل یک حلزونی و با استفاده از مندرل و جوش دادن لبه های صفحات مجاور به صورتی که یک کانال را تشکیل دهند ، شکل داده می شود . در هر یک از دو مسیر حلزونی یک جریان ثانویهایجاد می شود که تنتقال حرارت را افزایش و تشکیل رسوب را کاهش میدهد این نوع مبدل های حرارتی بسیارفشرده هستند و طبعا گرن قیمت تمام می شوند .سطح انتقال حرارت برای این مبدل ها درمحدوده ۰٫۵ تا m۲۵۰۰ و فشارکارکرد تا ۱۵ بار و دمای ۵۰۰ سانتیگراد محدوده می شود . این نوع مبدل بیشتر در کاربرد سیال لجن آلود ، مایعات لزج و مایعاتی با ذرات جامد معلق شامل ذرات بزرگ و جریان دو فازی مایع – جامد استفاده می شود . چون این مبدل ها توانایی زیادی در خود تمیز کنی و کم کردن رسوب گیری دارد .

شمایلی از مبدل حلزونی یا مارپیچ

انتخاب مواد برای ساخت مبدل های حرارتی

طیف گسترده ای از مواد در ساخت مبدل های حرارتی استفاده میگردد. این مواد ممکن است فلزی یا غیر فلزی ( مانند گرافیت ، شیشه ، سرامیک و پلاستیک) باشند. به طور ساده ، فاکتورهای زیر را می‏توان در مورد انتخاب مواد برای مبدل های حرارتی و لوله ها مطرح کرد :
- سازگاری ماده با سیال‏های فرآیند و سایر مواد تشکیل دهنده مبدل ( مانند خوردگی و واکنش با موادی مانند هیدروژن )
- سهولت تولید و ساخت با استفاده از روشهای استاندارد تولید مانند ماشین‏کاری ، ریخته‏گری، نورد و... و روش های جوشکاری
- تحمل شرایط عملیاتی مانند دما و فشار (مواردی مانند استحکام، استحکام خستگی، شکست ترد، سختی، خزش، مقاومت در برابر دما، و ...)
- مسایل مربوط به قیمت و ایمنی از جمله قیمت ساخت، ایمنی و خسارات ناشی از شکست ، هزینه های نگه داری و سرویس
- در دسترس بودن ماده از لحاظ منابع ،
- و مسایل مربوط به اندازه تاسیسات ،و مدت زمان کارآیی و نگه داری و سرویس
- و ...
مواد به طور معمول بر اساس تجربیات پیشین ، تست های خوردگی ، نوشته ها و هندبوک ها و پیشنهاد تولید کنندگان مواد انتخاب می گردند. میزان موفقیت در انتخاب مواد و پروسه ساخت ، در رفتار تاسیسات در عمل ، منعکس میگردد . برای دستیابی به ایمنی و اطمینان کافی ، و کارکرد دایمی و مزایای اقتصادی ، بهتر است انتخاب مواد را بصورت مرحله به مرحله انجام داده و از مرحله طراحی شروع کنیم. و سپس به ترتیب به سراغ ساخت و تولید ، نصب و نگه‏داری برویم. در عمل یک بار ، تاسیسات برای یک بازده معین باید چک گردد. مواد متداول در طراحی مبدل های حرارتی :
1-چدن 2- فولاد کربن دار 3- آلیاژهای فولاد
4- فولاد ضد زنگ 5- آلومینیم و آلیاژهای آن 6- مس و آلیاژهای آن
7- نیکل 8- تیتانیوم 9- زیرکونیم
10- تانتالیوم 11-گرافیت 12- شیشه
13- تفلون 14-سرامیک

رسوب در مبدل ها

سوب زدائی در مبدلهای حرارتی یكی از پرهزینه ترین مسائل در تعمیر و نگهداری مبدلهاست كه باعث اتلاف سرمایه و همچنین زمان می شود . بطور مثال هزینه های ناشی از ایجاد رسوب در صنایع كشور آمریكا سالانه به ٥ میلیارد دلار می رسد كه هزینه هنگفتی را بر صنایع تحمیل می كند. ایجاد رسوب بر روی سطوح انتقال حرارت باعث كاهش نرخ انتقال حرارت و همچنین افزایش افت فشار می گردد و لذا رسوب زدائی امری اجتناب ناپذیراست كه باعث اتلاف زمان تولید و ایجاد هزینه فراوانی می گردد.

خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه: 09127652048

مدیریت:آقای فیروزی

+ نوشته شده در دوشنبه هجدهم دی ۱۳۹۱ ساعت 15:59 توسط حسین فیروزی |

حجم منبع ذخیره آبگرم مصرفی بر اساس نوع كاربری به ازای هر نفر

در جدول زیر حجم منبع ذخیره آبگرم مصرفی بر اساس نوع كاربری به ازای هر نفر مشخص شده است .

نوع كاربری	حجم منبع ذخیره به ازای هر نفر بر حسب لیتر
كارخانجات	5
بیمارستان	27
خوابگاه دانشجویی	30
هتل	30
منازل مسكونی	30
دفاتر اداری	5
مدارس روزانه	5
مدارس شبانه روزی	25

خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه: 09127652048

مدیریت:آقای فیروزی

+ نوشته شده در دوشنبه هجدهم دی ۱۳۹۱ ساعت 15:56 توسط حسین فیروزی |

عکس های جالبی از رادیاتورهای فانتزی

سلام دوستان امروز براتون عکس های جالبی از رادیاتورهای فانتزی گذاشتم

نظر یادتون نره

خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه: 09127652048

مدیریت:آقای فیروزی

+ نوشته شده در دوشنبه هجدهم دی ۱۳۹۱ ساعت 15:51 توسط حسین فیروزی |

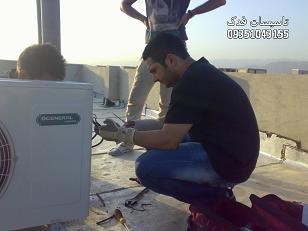

نصب و تعمیر انواع کولرهای گازی ،اسپیلت،آبسردکن در کرج

نصب و تعمیر انواع کولرهای گازی ،اسپیلت،آبسردکن در کرج با

بهترین کیفیت و قیمت

خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه: 09127652048

مدیریت:آقای فیروزی

+ نوشته شده در دوشنبه هجدهم دی ۱۳۹۱ ساعت 14:58 توسط حسین فیروزی |

سیستم گرمایش از كف

سیستم گرمایش از كف

آشنایی با سیستمهای گرمایش از كف:
با افزایش روز افزون جمعیت و همچنین كاهش منابع انرژی، مصرف بهینه انرژی امری بدیهی می باشد. در این راستا نقش سیستم های گرمایشی بهینه ساختمان ها و مجتمع های مسكونی در كنترل و بهینه سازی مصرف انرژی مهم و قابل تامل می باشد. سیستم حرارتی گرمایش از كف كه انتقال حرارت به صورت تشعشعی (تابشی) سهم زیادی در فرآیند گرمایشی آن دارد‏‏‎، در مقایسه با سایر سیستمهای حرارتی نه تنها در صرفه جویی و بهینه سازی مصرف انرژی بلكه در مقوله رفاه و آسایش ساكنان ساختمان ها دارای نقاط قوت بسیاری می باشد. در سالهای اخیر ، سیستم گرمایشی از كف در كشورهای اروپائی و آمریكا بسیار متداول شده است و دلیل این گسترش روزافزون بهینه بودن مصرف انرژی ، توزیع یكسان گرما در تمامی سطح و فضا و دوری از مشكلات موجود در سایر روش ها ، به عنوان مثال سیاه شدن دیوارها ، گرفتگی و پوسیدگی لوله ها و… می باشد. استفاده از روش گرمایش از كف جهت گرمایش محل سكونت از دیرباز به طرق مختلف انجام می گرفته است. بطوریكه رومی ها زیر كف را كانال كشی كرده و هوای گرم را از آن عبور می دادند و كره ای ها دود حاصل از سوخت را قبل از اینكه از دودكش عبور كند از زیر كف انتقال می دادند. در سال 1940 نیز فردی بنام سام لویت برای این منظور لوله های آب گرم را در زیر كف قرار داد. دركشور ایران نیز درمناطق كوهستانی و سردسیر ازجمله آذربایجان این روش مورد استفاده قرار می گرفته، كه بیشترین مورد استفاده آن درحمام ها بود.

به طور كلی سه نوع روش گرمایش از كف موجود است:
1-گرمایش با هوای گرم
2-گرمایش با جریان الكتریسیته
3-گرمایش با آب گرم
به دلیل اینكه هوا نمی تواند گرمای زیادی را درخود نگاه دارد روش هوای گرم در موارد مسكونی چندان به صرفه نیست و روش الكتریكی نیز فقط زمانی مقرون به صرفه است كه قیمت انرژی الكتریكی كم باشد. درمقایسه با دو روش ذكر شده، سیستم گرمایش با آب گرم ( هیدرولیك) مقرون به صرفه تر و خوشایندتر می باشد. بدین خاطر سالهای متوالی در سراسر دنیا مورد استفاده قرار گرفته است. روش گرمایش از كف به عنوان راحت ترین، سالم ترین و طبیعی ترین روش برای گرمایش شناخته شده است. همانطور كه افراد دریك روز سرد زمستانی توسط تشعشع خورشید احساس گرما می نمایند دراین روش نیز گرما را بوسیله انتقال حرارت تشعشعی (تابشی) از كف دریافت می كنند و یقیناً احساس آسایش بیشتری خواهند نمود. در این سیستم گرمایشی معمولاً دمای آب گرم موجود در لوله های كف خواب بین 30 تا60 درجه سانتی گراد می باشد كه درمقایسه با سایر روشهای موجود، كه دمای آب بین 54 تا 71 درجه سانتی گراد است، 20 تا40 درصد در مصرف انرژی صرفه جوئی می شود. در ساختمان هائی كه دارای سقف بلند می باشند استفاده از سیستم گرمایش از كف باعث كاهش مصرف انرژی و صرفه جوئی در مصرف سوخت می شود، به این خاطر كه در سایر روشها (مانند رادیاتور و بخاری) هوای گرم در اثر كاهش چگالی سبك شده و به سمت سقف می رود و اولین جائی را كه گرم می كند سقف می باشد (این موضوع به طور واضح درسمت چپ شكل زیر مشخص می باشد). به علت بالا بودن دمای هوا در كنار سقف میزان انتقال حرارت آن به سقف از هرجای دیگر بیشتر است و این عامل باعث اتلاف مقدار زیادی انرژی می شود. در روش گرمایش از كف ابتدا قسمت پائین كه مورد نیاز ساكنین است گرم می شود و هوا با دمای كمتری به سقف می رسد، كه این یكی از مزایای اصلی این سیستم می باشد. یكی دیگر از مزایای استفاده از روش گرمایش از كف كه امروزه بسیار مورد توجه واقع می شود آسایش و راحتی افراد می باشد، به طوریكه آسایش و راحتی فرد در محل سكونتش بدون اینكه از هر بابت دارای محدودیت باشد فراهم می شود. در نظر بگیرید كه بدن شما در یك اتاق بگونه ای گرم شود كه شما در هنگام استراحت هیچگونه هوای گرمی را استنشاق نكنید وتنفس شما بسیار ملایم صورت گیرد، این بهترین روش گرم كردن در یك آپارتمان و یا یك منطقه صنعتی است. همه اعضای بدن شما بخصوص پا كه بیشترین فاصله را با قلب دارد همیشه گرم خواهد ماند و این برای انسان بسیار مطلوب خواهد بود. همانگونه كه قبلاً اشاره شد در گرمایش بوسیله رادیاتور یا بخاری دمای قسمت پائین اتاق سردتر از بالای آن می باشد كه این حالت برای كودكان كه دارای اندام كوچكی هستند ناخوشایند است، بطوریكه افزایش البسه آنها برای جلوگیری ازبیماری، آزادی كودكانه آنها را محدود می كند. سیستم گرمایش از كف برخلاف رادیاتور كه هوای محل سكونت را به دلیل گرمای بیش ازحد خشك می كند، رطوبت را درحد متعادل نگه می دارد. همانطور كه می دانید بیشتر افراد از كثیف شدن دیوارها و محیط زندگی در اثر استفاده ازمنابع گرمایی همچون بخاری و رادیاتور احساس نارضایتی می كنند. از آنجا كه درسیستم گرمایش از كف جریان هوا به آرامی از پایین به بالا می باشد بنابراین دیوار ها پاكیزه می مانند. همین امر در مورد افرادی كه دارای آلرژی (حساسیت) هستند بسیار مورد اهمیت است زیرا كه محیط زندگی عاری ازهرگونه محرك خواهد شد. استفاده از این سیستم در مكانهایی همچون آشپزخانه و حمام كه كف آنها معمولاً خیس و مرطوب است مناسب بوده و باعث خشك شدن كف می شود. مسئله مهم دیگر اینكه در این روش رطوبت زمین كه دربعضی ازمنازل منجر به بروز بیماریهای مفصلی می شود از بین رفته و باعث كاهش درد بیماران مبتلا به ناراحتی هایی از قبیل رماتیسم خواهد شد. همچنین از رطوبت دیوارها و كپك زدن آن كه شكل خوشایندی ندارد جلوگیری می شود و دیگر اینكه در این سیستم جایی برای رشد و تكثیر حشرات موزی وجود ندارد. یكی دیگر از فواید سیستم گرمایش از كف این است كه دیگر فضای منزل یا محل كار توسط دستگاههای رادیاتور و بخاری اشغال نمی شود و به همین منظور آزادی بیشتری در تغییر دكوراسیون محل زندگی خواهید داشت. شاید به نظر آید كه به هنگام نصب سیستم كف خواب دیگر نمی توانید پوشش مورد علاقه تان را برای كف انتخاب كنید! ولی این طور نیست. مطمئن باشید كه شما می توانید برای پوشش كف منزل خود از هر نوع مصالحی ازجمله سنگ، سرامیك، كاشی پاركت چوب و فرش نیز استفاده كنید بدون اینكه تأثیری درگرمای مطلوب محیط شما بگذارد. یكی دیگر از مزایای استفاده از سیستم گرمایش از كف در روشهای ذوب برف می باشد بطوریكه از این روش برای ذوب یخ یا برف موجود در پیاده روها، لنگرگاههای بارگیری، جاده ها، ورودی ساختمانها و بیمارستانها، باند فرود هواپیما و زمینهای ورزشی از جمله زمین فوتبال وغیره كه دسترسی آسان و سریع به محل الزامی است می توان استفاده كرد. بطوریكه این روش علاوه بركاهش هزینه های برف روبی و نمك پاشی، در حفظ ساختار موارد گفته شده بسیار موثر خواهد بود.

فواید استفاده از سیستم گرمایش كفی
1- اسایش و آرامش در بالاترین حد ممكن : درجه حرارت ثابت و دائمی دركلیه طول زمستان در نزدیكی كف ساختمان و در محلی كه شما قرار دارید وجود خواهد داشت . این حالت بسیار دلپذیری است كه محیط اطراف پا گرم بوده و هوای مورد تنفس گرمای زیادی نداشته باشد. پروفیل دمایی سیستم گرمایش کفی به پروفیل ایده آل بسیار نزدیک است، گرما به آرامی از کف به سمت سقف منتشر می شود، پای گرم و سر خنک، به سلامت
کمک می کند.

2- ثابت بودن حرارت : بعلت جرم بسیار پوشش كف ساختمان در صورت هر گونه قطع برق و یا عوامل دیگر كه باعث توقف حرارت دهی مركزی باشد ، مدت زمان سرد شدن آپارتمان بسیار طولانی تر از سایر روشها می باشد . در این سیستم ابتدا مدت زمانی طول می كشد تا كف زمین به درجه حرارت مطلوب برسد ، ولی پس از گرم شدن این حرارت به صورت باثبات تری در طول مدت زمستان مورد استفاده قرار خواهد گرفت .
3- سبكی وزن ساختمان ، افزایش ارتفاع اتاقها : بعلت استفاده از یكنوع لوله با سایز پائین و همچنین حذف عبور لوله های تاسیساتی از روی یكدیگر ( كه عموما باعث بالا آمدن كف واحدها و پر كردن كف در زمان ساخت می شود ) ضخامت پوشش به مقدار زیادی كاهش می یابد. این امر ضمن كم كردن وزن ساختمان ( و در نتیجه استقامت بیشتر آن ) موجب افزایش ارتفاع سقف واحدها نیز می گردد.
4- صرفه جویی در مصرف سوخت : بعلت تماس مستقیم افراد با منبع گرمایش درجه حرارت اتاق در درجات پائین تری تنظیم می گردد. این امر موجب صرفه جویی 25 الی 40 درصد در مصرف سوخت خواهد شد .
5- آزادی عمل در دكوراسیون داخل منزل : بعلت قرار گرفتن این سیستم در داخل كف زمین اثاثیه را میتوان در هر گوشه از ساختمان قرار داد . این امر بخصوص در واحدهای كوچكتر و اتاق خوابهای بافضای محدود ، ملموس تر خواهد بود .
6- هوای پاكیزه تر و خشك نشدن هوا : در سیستم رادیاتوری ، عموما هوای اتاق خشك می شود . در بسیاری از موارد با قرار دادن كتری آب به روی رادیاتور سعی در افزایش رطوبت اتاق می شود . این مشكل در سیستم گرمایش كفی نمودی نخواهد داشت .
7- تمیزی دیوارها و اثاثیه منزل : بعلت سیكل گردش هوای داغ در زمان استفاده از رادیاتور عموما دیوارهای بالای رادیاتور بمرور زمان سیاه شده و دوده را بخود جذب می نماید . در سیستم گرمایش كفی ویرسبو این مشكل برطرف شده و دیوارها وسایر لوازم در طول زمان سیاه نخواهد شد .
8- افزایش ارزش منزل : استفاده از سیستم گرمایش كفی ویرسبو موجب افزایش ارزش منازل می شود اگر چه نصب این سیستم از لحاظ هزینه تفاوت چندانی باسیستم حرارت بتوسط رادیاتورهای مرغوب ندارد ، ارزش افزوده آن برای ساختمان بسیار بیشتر خواهد بود .
9- استفاده از منابع حرارتی مختلف : سیستم گرمایش كفی ویرسبو می تواند از منابع مختلفی برای تامین گرمایش استفاده كند . موتور خانه ، پكیچ و حتی حرارت خورشیدی می توانند در این سیستم مورد استفاده قرار گیرند .
10- خشك تر باقی ماندن زمینهای مرطوب و یا خیس : در صورت نصب سیستم گرمایش كفی ویرسبو در محلهای مانند آشپزخانه ، سرویسهای بهداشتی و زیر زمین ، در صورت خیس شدن كف این محلها بعلت شستشو بسرعت خشك خواهد شد .

روشهای کنترل دما در سیستم گرمایش کفی:
سیستم کنترل دمای بصورت دست

سیستم کنترل دمای اتوماتیک بصورت مکانیک

سیستم کنترل دمای اتوماتیک بصورت برقی

1. سیستم کنترل دمای بصورت دست
در این سیستم با استفاده از شیرآلات قطع و وصل متصل شده به خروجی های هر کلکتور،در جعبه مربوطه، امکان کنترل منطقه های حرارتی به صورت دستی امکان پذیر می گردد.از مزایای این سیستم، اقتصادی بودن و ساده بودن سیستم کنترلی، میتوان اشاره نمود.
2. سیستم کنترل دمای اتوماتیک بصورت مکانیک
در این سیستم با استفاده از نصب شیرآلات گرمایش کفی در داخل دیوار هر فضایگرمایشی، از طریق تنظیم ترموستات حرارتی نصب شده بر روی شیر گرمایش کفی داخل دیوار، دمای محیط مریوطه به صورت مکانیکی و اتوماتیک کنترل می گردد.در این روش داخل جعبه شیر گرمایشی، شیر تخلیه هوا نیز پیش بینی شده است.
3. سیستم کنترل دمای اتوماتیک بصورت برقی
در این سیستم شیرهای برقی که به حس گرهای الکتریکی در هرمحیط به طورجداگانه وصل شده اند، فرمان قطع و وصل هرمدار حرارتی را دریافت نموده و عملیات تنظیم خودکار هر محیط را انجام می دهند.امکان دیگری همانند، دبی سنج و یا دماسنج نصب شده بر روی هر خروجی وورودی کلکتور امکان کنترل های مختلف و متنوعی را برای کاربر ممکن می سازد.سیستم اتوماتیک برقی پایپکس کاملترین روش کنترلی دمائی فضای گرمایش کفی می باشد.

انواع منبع تامین کننده حرارتی ممکن جهت سیستم گرمایشی از کف:
سیستمهای گرمایش از کف همانند سیستم رادیاتور قابلیت اتصال به انواع منابع تامین کننده حرارتی را دارا میباشند. ولی با توجه به راندمان بالای گرمایش کفی دمای مورد نیاز به بیشتر از 50 درجه نمیرسد. از طرف دیگر دمای مورد نیاز سیستم آبرسانی حد اقل 60 درجه می باشد. در نتیجه در ساختمانی که از گرمایش کفی استفاده می کند نیاز به دو مدار با درجه حرارت متفاوت ضروری است که به روشهای ذیل ممکن می باشد: استفاده از پکیج استفاده از موتورخانه با 2 دیگ کوچک استفاده از موتورخانه با یک دیگ و مبدل حرارتی استفاده از موتورخانه با یک دیگ و الکترو والو با مدار بای پاس

مدل سازی اتلاف گرمای سیستم گرمایش کف با استفاده از یک مدل دو بعدی متصل به زمین

گزارش حاضر، یک مدل شبیه سازی دو بعدی از اتلاف گرما و حرارت را توسط یک ورقه روی پایه، برای سیستم حرارتی کفی، معرفی می کند. وظیفه این سیستم مدل سازی تأثیر آرایش و شکل کف پی ساختمان در کارایی سیستم گرمایش است. این مدل می تواند برای طراحی خانه های دارای پتانسیل مناسب برای سیستم حرارتی کف با توجه به اتلاف گرما از طریق شکل و ترکیب کف و پی ساختمان، استفاده شود. بررسی ها نشان می دهد که برای یافتن میزان دقیق اتلاف گرما به زمین، مدل متحرک سیستم کف مهم است اما مهمتر از آن، تأثیر بسزایی است که پی ساختمان در اتلاف انرژی ساختمان ها که توسط سیستم حرارت کفی گرم می شوند، دارد. نتیجه این مدل سازی می تواند در طراحی خانه هایی با سیستم حرارتی کفی لحاظ گردد.

مدل شبیه سازی انرژی ساختمان
مدل سازی اتلاف گرمای سیستم گرمایش کف می تواند در یک مدل شبیه سازی شرایط حرارتی یک اتاق با گرمایش کف استفاده شود. بدین منظور مدل انتقال گرما را با خصوصیات مواد ثابت و پایدار مد نظر می گیرند. دیوارها، سقف، کف و پنجره ها با استفاده از یک متر حجمی کنترل محدود با یک طرح تهویه مجازی، مدل سازی می شوند. در این مدل، سیستم تهویه یک سیستم متعادل ساده است که دارای بازیافت گرما می باشد. اطلاعات آب و هوای ساعت به ساعت (اندازه گیری شده یا از یک طرح منبع سالانه) نیز به عنوان ورودی استفاده می شود.

بدین ترتیب، مدل در یک برنامه شبیه سازی با مدل هایی برای دیوارها،( شامل توضیح داخلی تشعشعات خورشیدی)، سقف، کف، تهویه، اتاق و اطلاعات آب و هوا با نام FHSim برای شبیه سازی گرمکن کف، بکار گرفته می شود. با استفاده از این برنامه، گرمکن کف، می تواند جزئیات به مصرف انرژی و اتلاف گرما به زمین را مشخص سازد. پیش بینی دقیق جریان گرما و حرارت نشان دهندۀ این مطلب است که ساختمان های بزرگ می توانند به خوبی بعنوان مدل قرار داده شوند که این کار بر پایه ویژگی بعد آنها استوار می باشد. علاوه بر این بهتر است که شبیه سازی دینامیکی حرارت در لوله های گرمکن کف برای محاسبۀ دقیق اتلاف گرما به زمین، در صورتیکه هم میانگین دقیق و هم ماکزیمم جریان گرما نیاز باشد، استفاده گردد. معمولاً مقدار متوسط حرارت کف گرم شده نیاز است. اما تخمین این مقدار دشوار می باشد زیرا این مقدار به لیست طویلی از فاکتورها وابسته است که شامل میزان مصرف انرژی خانه و مقاومت حرارتی بین سیستم گرمایی کف واتاق می باشد که حتی اشتباهات کوچک در این تخمین باعث ایجاد تفاوت های بزرگ در اتلاف گرمای پیش بینی شده به زمین می گردد. مدل استفاده شده در این مقاله می تواند برای مدل سازی تأثیر پی و ساختمان کف در مصرف انرژی و اتلاف گرما به زمین توسط اتصال مدل کف به یک اتاق سنجیده و استفاده شود. با استفاده از این مدل جامع، شبیه سازی دینامیکی اتاق و سیستم گرمایی کف قابل اجرا می باشد. در این مدل تأثیر عایق در ساختمان کف و پی در مصرف انرژی خانه مهم نشان داده شده است. اما اِشکال مدل این است که کند بوده و به تعداد داده های زیادی نیازمند است. در هر حال این مدل می تواند به عنوان گامی به طرف اجرای سیستم های گرمکن کف قلمداد گردد.

خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه: 09127652048

مدیریت:آقای فیروزی

+ نوشته شده در پنجشنبه چهاردهم دی ۱۳۹۱ ساعت 16:14 توسط حسین فیروزی |

سیستم های کنترل هوشمند موتورخانه

سیستم های کنترل هوشمند موتورخانه

در حال حاضر میزان درجه حرارت آب گرم چرخشی و آب گرم مصرفی در موتورخانه ها بصورت دستی و تمام تنظیم درجه حرارت ترموستات دیگ و یا پمپهای سیرکولاسیون انجام می گردد و معمولاً برای تمام مدت بر روی یک عدد ثابت قرار دارد. تغییرات دمای هوا درطول روز موجب افزایش یا کاهش دمای داخل ساختمان شده که نتیجه آن انحراف دمای داخل ساختمان از محدوده آسایش و مصرف بیهوده سوخت و انرژی می باشد. همچنین در بسیاری از ساختمانهای غیرمسکونی با کاربری اداری- عمومی- آموزشی- تجاری که از فضای ساختمان بصورت غیرپیوسته و تنها در بخشی از ساعات روز استفاده می گردد و نیازی به کارکرد موتورخانه پس از اتمام ساعت کاری وجود ندارد.
روش فعلی تنظیم دستی ترموستات دیگها و پمپها، قابلیت اعمال خاموشی و یا کنترل تجهیزات در وضعیت آماده باش را ندارند.

۰۹۱۲۷۶۵۲۰۴۸

بنابراین با توجه به عدم کارآیی دقیق و محدودیتهای کنترلی ترموستاتهای دستی، ضرورت استفاده از سیستم های کنترل هوشمند موتورخانه به منظور :

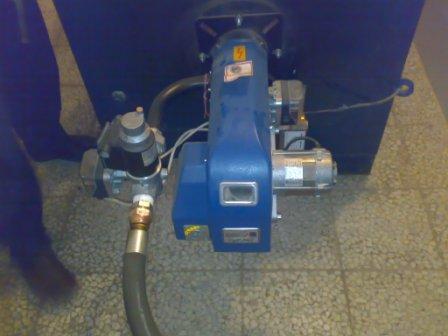

راهبری و کنترل صحیح تجهیزات موتورخانه شامل مشعلها و پمپها
بهینه سازی و جلوگیری از مصرف بیهوده سوخت و انرژی الکتریکی
تثبیت محدوده آسایش حرارتی ساکنین ساختمان
کاهش استهلاک تجهیزات و هزینه های مربوطه
کاهش هزینه های سرویس- نگهداری تاسیسات حرارتی
کاهش تولید و انتشار آلاینده های زیست محیطی
آشکار می گردد.
اصول بهینه سازی مصرف سوخت و انرژی توسط سیستمهای کنترل هوشمند موتوخانه مبتنی بر کنترل گرمایش از مبداء و محل تولید انرژی حرارتی (موتورخانه) می باشد. این سیستم با دریافت اطلاعات از سنسورهای حرارتی که در محلهای زیر نصب می گردند :
ضلع شمالی ساختمان جهت اندازه گیری دمای سایه (حداقل دمای محیط خارج ساختمان)
کلکتور آب گرم چرخشی
خروجی منبع آب گرم مصرفی
لحظه به لحظه اطلاعات حرارتی موقعیتهای فوق را اندازه گیری و با تشخیص هوشمند نیاز حرارتی ساختمان تا برقراری شرایط مطلوب در تابستان یا زمستان تجهیزات حرارتی موتورخانه شامل مشعلها و پمپهای آب گرم چرخشی را راهبری می نماید. بدین صورت مصارف گرمایشی (گرمایش- آب گرم مصرفی) نیز متناسب با نوع کاربری ساختمان مسکونی یا غیرمسکونی (اداری- عمومی- آموزشی- تجاری) تامین و کنترل می شود. صرفه جویی مصرف انرژی حاصل از عملکرد سیستم به دو دسته تقسیم می شوند :
کنترل مصارف گرمایشی درزمان استفاده از ساختمان (مسکونی و غیرمسکونی)
خاموشی یا آماده باش موتورخانه پس از ساعت کاری ساختمان های غیرمسکونی (در ساختمانهای اداری-آموزشی- عمومی- تجاری)

۰۹۱۲۷۶۵۲۰۴۸

هنگام استفاده از موتورخانه در ساختمانهای مسکونی و یا غیرمسکونی و با در نظر گرفتن شرایط کارکرد زمستانی تابستانی و برای کنترل گرمایش، مشعلها و پمپها توسط یک منحنی حرارتی کنترل می شوند. در این منحنی دمای آب گرم چرخشی در تاسیسات، تابعی از درجه حرارت محیط خارج ساختمان می باشد و به صورت لحظه ای و خودکار متناسب با تغییرات دمای خارج ساختمان کنترل می شود و باعث ایجاد دمای یکنواخت در داخل ساختمان می گردد. بدین صورت هنگام گرم شدن دمای محیط خارج ساختمان مشعلها و پمپها به اندازه ای کار می کنند که گرمایش در حد مورد نیاز و در محدوده آسایش حرارتی تامین شود و از تولید بیش از حد حرارت که موجب کلافگی و باز شدن پنجره ها بمنظور تعدیل دمای اتاقها می گردد جلوگیری می نماید.

۰۹۱۲۷۶۵۲۰۴۸

برای تامین دمای آب گرم مصرفی مطابق با شرایط مطلوب تعریف شده نیز تجهیزات موتورخانه به اندازه ای کار می کنند که تنها دمای آب گرم مصرفی در ساعتهای مورد نظر به حد تعریف شده و مطلوب برسد و نه بیشتر.
در ساختمانهای با کاربری غیرمسکونی نظیر ادارات، مدارس، مجتمع های تجاری و ... نیز بدلیل غیرپیوسته بودن ساعت بهره برداری از ساختمان، سیستم کنترل هوشمند موتورخانه توسط یک تقویم زمانی پس از ساعت کاری و تا زمان پیش راه اندازی موتورخانه در صبح روز بعد، موتورخانه را کاملاً خاموش و یا در وضعیت آماده باش (کنترل دمای آب گرم چرخشی در یک دمای ثابت و پائین) قرار می دهد.
2. ویژگیهای منحصربفرد استفاده از سیستم های کنترل هوشمند موتورخانه در مقایسه با سایر روشهای بهینه سازی مصرف انرژی :
ویژگیهای منحصربفرد استفاده از سیستم های کنترل هوشمند موتورخانه در مقایسه با سایر روشهای بهینه سازی مصرف انرژی :
1-2- مستقل بودن عملکرد سیستم از مساحت زیربنای ساختمان:
با افـزایش مساحت زیربنـای ساختمـان، مصرف سوخت و انرژی آن نیز به نسبت ساختمانهای کوچکتر افزایش می یابد و موجب می شود تا اجرای روشهای بهینه سازی مصرف انرژی در ساختمانهای بزرگتر، پر هزینه تر شود. بعنوان مثال درصورتیکه مساحت پنجره های هر ساختمان 15% مساحت کل ساختمان در نظر گرفته شود در یک ساختمان با مساحت 000/10 متر مربع، مقدار و هزینه اجرای پنجره دو جداره 5 برابر مقدار و هزینه اجرای آن در یک ساختمان با مساحت 2000 متر مربع می باشد و به همین ترتیب برای اجرای روشهای دیگری مانند : عایق حرارتی، عایق های حرارتی دیوار و کف و سقف، شیرهای ترموستاتیک رادیاتور.
برخلاف روشهای فوق، سیستم های کنترل هوشمند موتورخانه دارای ویژگی منحصربفرد و متمایز "مستقل بودن عملکرد از مساحت بنای ساختمان" می باشند. به عبارت دیگر در موتورخانه هر ساختمان، صرف نظر از مساحت آن، تنها با نصب یک دستگاه با هزینه ای ثابت و حداقل، موتورخانه هوشمند می گردد. دلیل این ویژگی منحصربفرد در تعداد مشعلها و دیگهای هر موتورخانه است. تعداد و ظرفیت حرارتی مشعلها و دیگهای تاسیسات حرارتی هر ساختمان (مصرف کنندگان سوخت) با مساحت آن نسبت مستقیم دارد و همواره تعداد مشعلها و ترکیب ظرفیت حرارتی آنها به نحوی است که علاوه بر تامین بار حرارتی مورد نیاز ساختمان، موجب افزایش هزینه های اجرایی نیز نگردند. طبق تحقیقات انجام شده در سطح موتورخانه های کشور در بیش از 99% ساختمانهای موجود تعداد دیگها و مشعلها حداکثر 3 دستگاه می باشد. در ساختمانهای کوچک با مساحت زیر 2000 مترمربع، ظرفیت حرارتی مشعلها و دیگها پائین و در حدود kcal/h 150000 – 100000 می باشد و با افزایش مساحت ساختمان با ثابت ماندن تعداد دیگ و مشعل، ظرفیت حرارتی آنها افزایش می یابد و حتی به حدود kcal/h 1000000 و یا بیشتر نیز می رسد.
عملکرد هر خروجی مشعل یا پمپ در سیستم های کنترل هوشمند موتورخانه به شکلی است که بصورت سریال (سری) در مدار برق این تجهیزات قرار گرفته و صرف نظر از ظرفیت جریانی و آمپراژ آنها با فرمان ON/OFF در زمانهای مقتضی آنها را کنترل می نماید.
بنابراین با توجه به توضیحات فوق سیستم های کنترل هوشمند موتورخانه با قابلیت کنترل تا 3 مشعل دارای ویژگی منحصربفرد مستقل بودن عملکرد از مساحت بنای ساختمان می گردند.
2-2- پیک زدایی مصرف سوخت در اوج سرما :
اوج مصرف گاز در فصل سرما از ساعت 17 تا ساعات اولیه بامداد می باشد. این محدوده زمانی مقارن با غروب خورشید و کاهش دمای هوا و نیاز به افزایش فرآیند گرمایشی ساختمان می باشد (افزایش درجه حرارت بخاریهای گاز سوز، افزایش درجه ترموستات دیگ در ساختمانهای دارای موتورخانه مرکزی و یا افزایش تعداد رادیاتورهای فعال در هر واحد ساختمانی). نکته قابل توجه دیگر، زمان پایان ساعت کاری ادارات، مجتمع های عمومی و تجاری و مدارس می باشد که دقیقاً همزمان با ساعت اوج مصرف گاز می باشد. این مهم در کنار قابلیت ویژه و منحصر بفرد سیستمهای کنترل هوشمند که توانایی خاموشی و یا اعمال دمای آماده باش مصرف موتورخانه ساختمانهای غیر مسکونی پس از پایان ساعت کاری را دارند مفهوم ویژه ای را پدید می آورد : پیک زدایی مصرف در اوج سرما
از مصرف گاز سالانه تاسیسات حرارتی هر ساختمان در حدود 20% آن مربوط به فصل گرما (متوسط 7 ماه سال) و در حدود 80% آن مربوط به فصل سرما (متوسط 5 ماه یا 150 روز در سال) می باشد.
همچنین در بسیاری از ساختمان های اداری و مدارس، موتورخانه در تابستان خاموش و تنها در زمستان مورد بهره برداری قرار می گیرد. بنابراین در این دسته از ساختمانها عملاً 100% صرفه جویی حاصل از عملکرد سیستمهای کنترل هوشمند موتورخانه مربوط به فصل سرما خواهد بود. که طبیعتاً میزان اثر بخشی آن بر روی جبران پیک مصرف نیز بسیار محسوس و قابل تامل می باشد.
درحدود 80% از حجم گاز صرفه جویی شده حاصل از عملکرد سیستمهای کنترل هوشمند موتورخانه در فصل سرما مربوط به خاموشی یا دمای آماده باش موتورخانه پس از پایان ساعت کاری ساختمانهای غیرمسکونی و از ساعت 17 تا ساعتهای اولیه بامداد می باشد که همزمان با ساعت اوج مصرف گاز است.
پیک های مصرف گاز در ساختمانهای غیرمسکونی و اداری طی دو نوبت یکی صبحها به هنگام شروع کار اداره و دیگری در هنگـام ظهر و موقع نماز و ناهار و استفاده از آب گرم مصرفی می باشد که البته اثرات آن بر روی مصرف گاز شبکه ناچیـز می باشـد ولی با این وجود در صورت استفاده از سیستم های کنترل هوشمند موتورخانه با توجه به افزایش دمای هوا به هنگام ظهر و نیاز گرمایش کمتر در این مقطع زمانی نیز پیک زدایی صورت می پذیرد.
3-2-کنترل مستقیم و از مبداء تجهیزات حرارتی ساختمان :
با اجرای روشهای مختلف بهینه سازی در ساختمانهایی که دارای سیستم حرارت مرکزی می باشند، فرآیند صرفه جویی و کاهش مصرف سوخت نهایتاً منجربه تقلیل زمان کارکرد مشعل ها به دو صورت مستقیم و یا غیر مستقیم می گردد.
در تمامی روشهای بهینه سازی مصرف سوخت، به استثناء سیستمهای کنترل هوشمند، کاهش زمان کارکرد مشعلها بصورت غیرمستقیم و با :
کاهش نرخ افت دمای آب گرم چرخشی، مانند استفاده از عایق های حرارتی در بدنه دیگها، منابع آب گرم مصرفی و سیستمهای لوله کشی گرمایش از کف، مشعل پربازده
کاهش حجم آب گرم چرخشی در ساختمان، مانند شیر ترموستاتیک رادیاتور
کاهش توام موارد فوق، مانند پنجره دوجداره، عایق کاری حرارتی سقف و کف دیوارها می باشد.
در صورتیکه سیستم های کنترل هوشمند موتورخانه بطور مستقیم علاوه بر کنترل زمان روشنی-خاموشی مشعلها، پمپهای آب گرم چرخشی را نیز با منطقی هماهنگ و سازگار با برنامه کارکرد مشعل ها، متناسب با تغییرات دمای خارج ساختمان و شرایط مطلوب دمای آب گرم مصرفی کنترل می نماید.
این ویژگی منحصربفرد (کنترل تجهیزات در مبداء) باعث می گردد تا دمای آب گرم چرخشی تنها به اندازه مورد نیاز و تا برقراری شروط مصارف گرمایشی افزایش یابد. در غیراینصورت همواره دمای آب گرم چرخشی در بالاترین حد خود بوده و با اجرای روشهای بهینه سازی در محل مصرف می بایست از اتلاف آن جلوگیری نمود. علاوه بر آن کنترل مستقیم پمپهای آب گرم چرخشی به میزان قابل ملاحظه ای در مصرف انرژی الکتریکی، صرفه جویی شده و هزینه های استهلاک و سرویس-نگهداری نیزبه شدت کاهش می یابند.
4-2- بهینه سازی مضاعف مصرف سوخت در ساعتهای تعطیلی ساختمانهای غیرمسکونی :
قابلیتهای کنترلی سیستم های هوشمند موتورخانه موجب صرفه جویی در مصرف سوخت به دو صورت زیر می گردند :
الف- کنترل مصارف گرمایشی در زمان کارکرد و بهره برداری از موتورخانه
ب- امکان خاموشی و یا آماده باش موتورخانه در دمایی ثابت و پائین پس از ساعت کاری در ساختمانهای غیرمسکونی
ساختمانها به لحاظ کاربری به دو دسته مسکونی و غیرمسکونی (اداری- آموزشی- عمومی- تجاری) تقسیم می شوند در ساختمانهای مسکونی از موتورخانه بصورت پیوسته و دائم به منظور تامین مصارف گرمایشی استفاده می شود و صرفه جویی ناشی از عملکرد سیستم های کنترل هوشمند موتورخانه در این دسته از ساختمانها صرفاً به لحاظ اعمال تغییرات دمای خارج ساختمان و کنترل دمای آب گرم مصرفی می باشد و صرفه جویی در این ساختمانها تا 20% امکان پذیر است.
درساختمانهای غیرمسکونی مانند ادارات و مدارس بدلیل استفاده منقطع و غیرپیوسته از ساختمان امکان خاموشی و یا آماده باش موتورخانه پس ازساعت کاری نیزوجود دارد. بهره برداری ازاین پتانسیل تنها توسط سیستمهای کنترل هوشمند امکان پذیر می باشد. بعنوان مثال در مدرسه ای که ساعت کاری آن از ساعت 7 صبح تا 16 عصر می باشد و جمعه ها نیز تعطیل است، تنها از محل خاموشی موتورخانه پس از ساعت کاری بیش از 55% صرفه جویی حاصل می شود و در صورتیکه صرفه جویی زمان کارکرد موتورخانه نیز به آن اضافه گردد این رقم صرفه جویی به حدود 65% افزایش می یابد.
۴در سایر روشهای بهینه سازی، صرفه جویی در مصرف سوخت تنها درزمان کارکرد موتورخانه ممکن می باشد و قادر به استفاده از پتانسیل بالای صرفه جویی زمان تعطیلی در ساختمانهای غیرمسکونی نمی باشند.
5-2- صرفه جویی هوشمنـد در پیش راه انـدازی و تسـریع در خـاموشی (یا دمـای آماده باش) موتورخانه ساختمانهای غیرمسکونی:
یکی دیگراز پتانسیلهای قابل ملاحظه صرفه جویی در مصرف سوخت ساختمانهای اداری-آموزشی، استفاده از قابلیتهای هوشمند پیش راه اندازی و تسریع در خاموشی یا آماده باش سیستم های کنترل هوشمند موتورخانه در ساختمانهای غیرمسکونی می باشد. با توجه به اطلاعات ارسالی از سنسور حرارتی که در ضلع شمالی ساختمان نصب شده است، سیستم های کنترل هوشمند قادر می باشند طبق برنامه جدول زمانی و متناسب با سردی هوای خارج ساختمان موتورخانه ها را از چندین ساعت زودتر از ساعت شروع به کار ساختمان روشن و یا از دمای آماده باش به شرایط تابع حرارتی برسانند. همچنین با توجه به دمای هوای خارج ساختمان و در ساعات انتهایی کار ساختمان، تا 1 ساعت زودتر موتورخانه راخاموش و یا به دمای آماده باش می برند که موجب صرفه جویی هوشمند در مصرف سوخت میگردد.
6-2- دوره موثر صرفه جویی و بهینه سازی مصرف سوخت (12 ماه سال) :
سیستم های کنترل هوشمند بر خلاف سایر روشهای بهینه سازی (به استثناء عایق کاری موتورخانه و سیستم های لوله کشی) که تنها در دوره سرما و پنج یا شش ماه سال قادر به صرفه جویی و بهینه سازی مصرف سوخت ساختمان می باشند، بدلیل کنترل دمای آب گرم مصرفی با دو دمای حداقل و حداکثر در طی شبانه روز در تابستانها نیز به میزان قابل ملاحظه ای مصرف سوخت را کاهش می دهند و بدین ترتیب بصورت لحظه ای در 12 ماه سال فعال می باشند.
7-2-زمان مناسب نصب و بهره برداری از سیستم های کنترل هوشمند موتورخانه :
مدت زمان نصب و راه اندازی سیستم های کنترل هوشمند موتورخانه می باشد که بدون انجام هیچگونه تغییرات مکانیکی در موتورخانه انجام می گردد.
بهمین علت این روش در هر زمان از سال قابل اجرا می باشد و هیچگونه وقفه ای در تامین مصارف گرمایشی ساختمان بوجود نمی آورد.
در دیگر روشهای بهینه سازی این فاکتور عامل محدودکننده ای برای زمان اجرای پروژه می باشد. بعنوان مثال پنجره های دو جداره را نمی توان در فصل سرما و در ساختمانهایی که از آن بهره برداری شده است اجرا نموده یا تعویض شیرهای ترموستاتیک رادیاتور با شیرهای قدیمی در زمستان موجب اختلال چند روزه در گرمایش ساختمان می گردد.

8-2-تثبیت محدوده آسایش حرارتی در ساختمان :
در صورت استفاده از سیستم های کنترل هوشمند موتورخانه بدلیل لحاظ نمودن تغییرات دمای خارج ساختمان بر فرآیند کنترل دمای آب گرم چرخشی دمای داخل ساختمان با دامنه نوسانات محدودی کنترل شده و موجب تثبیت نسبی آسایش حرارتی ساکنین می گردد.
