آشنایی با گاز R 407

مبردها و محیط زیست
1 - تخریب لایه ازون
2 – ایجاد حالت گلخانه ای
پتانسیل تخریب لایه ازون ODP = Ozone Depletion Potential
پتانسیل افزایش حرارت کره زمین GWP = Global Warming Potential
نامگذاری مبردها
1 – اولین عدد سمت راست معرف تعداد اتمهای فلور است .
2 – دومین عدد از سمت راست معرف تعداد اتمهای هیدروژن به اضافه یک است .
3 – سومین عدد از سمت راست معرف تعداد اتمهای کربن منهای یک است .
اگر عدد سوم از سمت راست صفر باشد نوشته نمی شود . مبردهای آلی متفرقه با سری 600 – مبردهای معدنی با سری 700 – مبردهای Azotrope با سری 500 و مبردهای Zeotrope با سری 400 نامگذاری می شوند .
R 1 3 4
F H+1 C-1
فشار و دمای اشباح : فشار نسبی + ا بار = فشار مطلق ( برحسب بار ):(P( g ) + 1 Bar=P(a
فشار نسبی + 14.5 پی اس آی = فشار مطلق ( برحسب پی اس آی ):(P( g ) + 14.5 Psi = P( a
خواص یک مبرد
نقطه انجماد پائین داشته باشد .
ضریب هدایت حرارتی بالا داشته باشد .
هادی الکتریسیته نباشد .
سمی نباشد .
آتش زا نباشد .
با روغن ترکیب شیمیائی نشود .
با روغن مخلوط نشود .
طبقه بندی مبردها
1 – هالوکربنها : ( Halocarbons ) دارای اتمهای کلر ، فلور ، بروم و ید مانند R22
2 – ایزوتروپ : ( ( Azeotropes مخلوط دو یا چند مبرد که بعد از اختلاط یک ماده واحد را تشکیل می دهند و خواص ماده جدید با هر کدام از مواد تشکیل دهنده آن متفاوت است . درصدهای مواد تشکیل دهنده این مبرد در حالتهای گاز و مایع مساوی است . R 507


3 – زیوتروپ : ) Zeotropes ) مخلوط دو یا چند مبرد که در فشار و دمای معین درصدهای تشکیل دهنده مواد در حالت گاز و مایع برابر نیستند . R407
4 – مواد آلی یا هیدروکربونها : ( ( Organicمثل اتان و بوتان و پروپان و ...
5 – مواد معدنی : ( Inorganic) مثل آمونیاک و دی اکسید کربن و ...
اگر در تشکیل دهنده مبرد در قسمت مایع و گاز برابر نباشد مبرد جزء گروه Zeotrope است. در نتیجه عمل تبخیر یا تقطیر در دمای ثابتی انجام نمی شود کد نام این مبردها با 400 شروع می شود .
بطور مثال :(R407C=R22(23%) R134(52%)R125(25% در کپسول

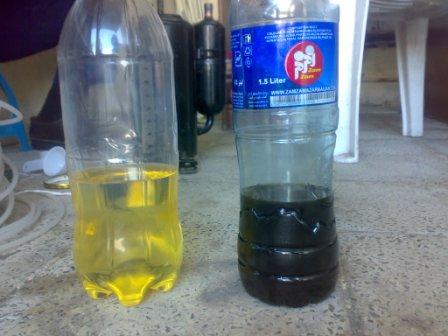

طبقه بندی روغنها :
روغنهای معدنی – روغنهای مصنوعی
روغنهای مصنوعی جاذب رطوبت هستند .
Carboxylic( organic ) acid + alcohol = …… + water

این نوع روغنها در فرایند تولید آب آن گرفته شده به علت همین روغن همیشه تشنه روطوبت بوده وبه محض قرار گرفتن در هوای آزاد شروع به جذب رطوبت کرده ودراین حالت فرایند آن بر عکس شده و تولید الکل و اسید کرده الکل آن تبخیر شده و اسید آن باقی می ماند و در کمپرسورهای که با روغن مصنوعی و گازهای سری 400 کار می کنند ایجاد پوسیدگی شدید در سیستم کرده و تمامی اجزای موتور و سیم پیچ و لوله های مس موجود در سیستم را تخریب می کند . وکیوم در سیستم های که با گازهای سری 400 کار می کنند باید با دقت فراوانی انجام شود و حتما از کیج مخصوص وکیوم که فشار زیر in29 جیوه را نشان می دهد استفاده شود ودر زمانی نسبتن طولانی این عمل انجام شود (حداقل 2.5 تا 3 ساعت در سیستم های کوچک واستاندارد) در مجموع زمانی دقیقی وجود ندارد لذا کیج وکیوم ملاک کار ما خواهد بود .
نکات مهم در مورد مبردهای سری 400 :

1 – سیستمی که از این نوع مبرد استفاده می کند حتما باید به صورت مایع شارژ شود .
2 – در صورت نشت مبرد از سیستم حتما باید کل مبرد باقیمانده در سیستم به نحو ایمنی تخلیه شود و مجددا شارژ مبرد شود .

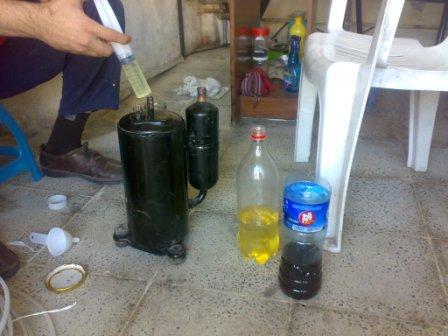

3 – روغنی که همراه این مبردها استفاده می شود اکثرا از نوع مصنوعی است و باید نکات زیر رعایت شود
الف ) روغنهای مصنوعی جاذب شدید رطوبت بوده لذا باید در ظرف آبندی شده ای نگهداری شوند .
ب ) سیستم باید به نحو احسن از هوا تخلیه شود و شارژ ازت گردد. سپس مجددا تحت تخلیه قرار گیرد .

ج ) مراحل ریختن روغن به کمپرسور باید طوری تنظیم گردد که زمان تماس روغن با هوا به حداقل برسد .

خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات كولرگازي ، اسپيلت با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد



آدرس:كرج-آزادگان انتهای خیابان ناصری

(۰۹۱۲۷۶۵۲۰۴۸-۰۹۳۵۱۰۴۳۱۵۵فيروزي)



برچسب انرژي چيست؟

يکي از موارد مهمي که در سال هاي اخير از طرف دولت و مسئولين مورد تاکيد قرار گرفته است، مشخص کردن ملاک هايي براي مصرف انرژي کليه وسايل انرژي بر خانگي است که کارخانه هاي سازنده وسايل خانگي ملزم به رعايت آن هستند. حاصل اين کار به منظور رعايت استانداردهاي تعيين شده تهيه و تدوين برچسب انرژي و يا برچسب کارايي انرژي است.برچسب انرژي امروزه در اغلب کشورهاي جهان وجود دارد و مصرف کننده را با ميزان کارايي هريک از وسايل انرژي بر خانگي آشنا مي کند. همچنين اطلاعات مشترک در همه وسايل و اطلاعات اختصاصي مربوط به هر وسيله انرژي بر را در اختيار مصرف کنندگان قرار مي دهد.برچسب انرژي داراي قسمت هاي مختلفي مي باشد و هر قسمت نشان دهنده اطلاعاتي درخصوص دستگاه مربوطه است.بخش هاي اوليه برچسب انرژي که در تمامي وسايل انرژي بر خانگي (که البته داراي برچسب انرژي مي باشند) مشترک مي باشد، به ترتيب نمايانگر علامت تجاري شرکت سازنده، نام شرکت سازنده و مدل دستگاه مي باشد.بخش چهارم برچسب مصرف انرژي که از اهميت خاصي نيز برخوردار است بوسيله 7 حرف لاتين از A تا G درجه بندي شده است که هر يک از حروف معرف درجه اي از کارايي دستگاه مي باشد. حرف A نشانگر بيشترين بازدهي و حرف G نشان دهنده کمترين ميزان بازدهي دستگاه است. بنابراين هرچه رتبه دستگاه بيشتر باشد، کارآيي آن نسبت به ميزان انرژي که مصرف مي کند بيشتر است. مصرف کنندگان مي توانند در هنگام خريد وسايل انرژي بر خانگي با توجه به رتبه دستگاه موردنظر از ميزان کارايي و بازدهي آن آگاهي يابند.ستون پنجم نمايانگر ميزان مصرف انرژي دستگاه براساس استاندارد ملي تدوين شده در بخش آزمون استاندارد مي باشد و ساير ستون ها بيانگر اطلاعات اختصاصي در مورد هر يک از وسايل مي باشد. به طور مثال ستون ششم و هفتم در ماشين لباسشويي نشانگر ميزان پاک کنندگي و قدرت خشک کن دستگاه مي باشد. آخرين ستون نيز آرم موسسه استاندارد را نشان مي دهد.







خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه:   [phone]

مدیریت:آقای فیروزی



نصب و تعمیر کولرگازی در کرج

نصب و تعمیر کولرگازی در کرج





خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه:   [phone]

مدیریت:آقای فیروزی



كولر گازي

                       فروش ويژه كولر گازي هاي كم مصرف اينورترال جي



30000	24000	18000	12000
3250000	2850000	2400000	1850000



                    فروش ويژه كولر گازي هاي معمولي ال جي



30000	24000	18000	12000
-----------	2400000	1850000	1600000



                   فروش ويژ ه كولر گازي هاي جنرال بانه اي



30000	24000	18000	12000
2550000	2230000	2050000	1450000



                 فروش ويژ كولر گازي هاي ميتسو بيشي



30000	24000	18000	12000
3600000	2700000	2400000	1700000



نكته : كليه قيمت ها به روز مي باشد وكولرهاي ال جي وميتسوبيشي



داراي گارانتي ونصب رايگان مي باشد



خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،



هواساز-فن کویل و .....



با سابقه درخشان در كرج و تهران



آماده ارايه خدمت به شما همشهريان عزيز ميباشد



خدمات فنی فدک سرما



آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک



شماره دفتر :-02632403163



همراه:   [phone]



مدیریت:آقای فیروزی



راهنمای نصب کولر گازی اسپیلت

نصب یونیت خارجی

1. محل نصب یونیت خارجی باید به نحوی انتخاب شود که هوای خروجی و صدای حاصل از دستگاه مزاحمتی برای همسایگان ایجاد نکند.
2. دستگاه باید در محلی نصب شود که براحتی هوای مورد نیاز توسط آن دمیده شود. در صورت عدم رعایت این نکته هوای رفت کندانسور، مجدد برگشت می شود و باعث می گردد کمپرسور اورلد کند.
3. خروجی و ورودی دستگاه نباید پوشانیده شوند.
4. محل نصب باید استحکام لازم را جهت تحمل وزن دستگاه را داشته باشد.
5. در محل نصب نباید خطر نشت گاز های قابل اشتعال وجود داشته باشد.
6. در صورت نصب یونیت روی بالکن یا لبه پنجره به علت وجود ارتعاشات کمپرسور از لرزه گیر مناسب یا در صورت نیاز از منجیت استفاده کنید و در صورت استفاده از اتصال پیچ و مهره در اسکلت نگهدارنده یونیت داخلی حتما از واشر فنری استفاده کنید .
7. حتما توجه فرمایید که یونیت خارجی حتی المقدور نباید در معرض تابش مستقیم آفتاب قرار گیرد.
8. تابش مستقیم آفتاب باعث کاهش راندمان کاری کندانسور شده و در عملکرد سرمایی کولر تاثیر منفی خواهد گذاشت.
9. در شرایطی که محل نصب جایگزین دیگری نداشت، از آفتابگیر استفاده نمایید.
10. یونیت خارجی را در نزدیکی خروجی فن های اگزاست، دودکش، هود آشپزخانه و محل های آلوده به ذرات معلق در هوا نصب نکنید. این ذرات و چربی ها باعث کثیف شدن سطح کویل کندانسور شده و ضریب انتقال حرارت آن را کاهش می دهند.
11. فضای لازم جهت انجام عملیات سرویس و تعمیرات را در اطراف یونیت خارجی در نظر داشته باشید.
12. در صورت نصب چند دستگاه یونیت خارجی کنار هم فاصله جانبی حداقل 80 سانتیمتر را رعایت فرمایید.یونیت های خارجی در صورت مجاورت بصورت موازی تحت تاثیر هوای خروجی یکدیگر قرار می گیرند.

نصب یونیت خارجی در ارتفاعی بالاتر از یونیت داخلی

1. در چنین شرایطی حتما از تله روغن استفاده کنید.
2. در صورت نصب یونیت خارجی روی بام و شیروانی و سطوح افقی و شیب دار از تراز بودن یونیت اطمینان حاصل کنید.
3. در صورت نصب یونیت خارجی روی بام و شیروانی نیاز به سوراخ کردن سقف جهت عبور لوله به سمت پایین، بعد از نصب لوله ها حتما محل سوراخ را با ماستیک آب بندی کنید.
4. فضای لازم جهت انجام عملیات سرویس و تعمیرات را در اطراف یونیت خارجی در نظر داشته باشید.
5. یونیت خارجی را در نزدیکی آنت های ماهواره بیسیم نصب نکنید.
6. در صورتی که دستگاه دارای حالت گرمایشی باشد درپوش تخلیه آب یونیت داخلی را نصب و مسیر مناسبی برای تخلیه آب در نظر بگیرید.

نصب یونیت داخلی

1. یونیت داخلی را در مجاور یا بالای وسائل گرمازا از قبیل بخاری، شوفاژ و سیستم های رطوبت زن اجاق گاز خوراک پزی نصب نکنید.
2. یونیت را در جهتی نصب کنید که جهت پرتاب هوا به سمت وسط اتاق و با حداکثر پوشش محیطی عمل کند.
3. یونیت را با توجه به فواصل تعیین شده نصب کنید.
4. بسته به وضعیت خاص دیوارها و سقف، فواصل لازم را جهت انجام تعمیرات و سرویس آنی در نظر گرفته و به فواصل توصیه شده اضافه کنید.
5. اندازه و فواصل در شکل وضعیت خود یونیت را نشان می دهد. نصب صفحه پشتی منوط به ابعاد یونیت و صفحه پشتی می باشد.
6. قبل از نصب صفحه نگهدارنده پشتی یونیت داخلی به جنس و مصالح دیوار توجه کنید.
7. در صورتی که دیوار از نوع پیش ساخته و گچی باشد با احتیاط بیشتری سوراخ کاری کنید و از رولپلاک سایز بزرگتر استفاده کنید.
8. در صورتی که آجر بکار رفته در دیوار از نوع سفال باشد، مراقب شکستگی ناگهانی سفال در زمان سوراخ کاری باشد.
   در چنین مواردی از حالت چکشی دریل استفاده نکنید. در نصب صفحه پشتی از پیچ و رولپلاک کوتاهتر و لی ضخیم تر استفاده کنید.
9. قبل از انجام هر نوع سوراخ کاری نقشه صفحه پشتی و موقعیت سوراخ خا را با مداد روی دیوار مشخص کنید.
10. جهت ایجاد سوراخ عبور لوله و سیم ها، از گرد بر مخصوص استفاده کنید.
11. قبل از سوراخ کاری و کثیف شدن محیط با صاحب ملک هماهنگی لازم را به عمل آورید.
12. از پوشش مناسب جهت پرهیز از کثیف شن سطوح افقی و کف اتاق استفاده کنید.
13. حتی المقدور از دریل های جارو دار با کیسه مخصوص استفاده کنید. در صورت نبود این وسیله می توانید از جاروبرقی بصورت هم زمان استفاده کنید.
14. سوراخ باید با کمی شیب به سمت بیرون ایجاد شود.

    کرج:بلوار طالقانی انتهای خیابان ناصری

    ۰۹۱۲۷۶۵۲۰۴۸-فیروزی

15. در صورت نصب یونیت داخلی در اتاق پذیرایی و یا دفاتر حتما توجه کنید به دکراسیون محیط آسیبی وارد نشود.
16. بعد از انجام مراحل نصب و در مراحل مختلف، شخصا محیط کثیف شده را پاک کنید و نخاله ها را از محیط خارج کنید.
17. حتما توجه کنید که به وضعیت خروجی لوله آب کندانس شده توجه کنید و هر گونه نشتی از محل اتصالات باعث تخریب رنگ و تبله کردن دیوار خواهد شد.

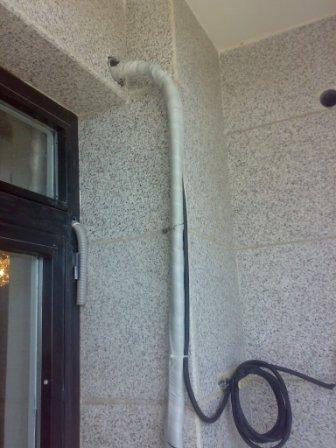

18. لوله تخلیه آب، لوله های مسی رفت و برگشت و کابل برق را بصورت یک مجموئه لوله با نوار پرایمر ببندید.
19. لوله تخلیه آب را طوری قرار دهید که در سطوح افقی در زیرترین وضعیت قرار گیرد.
20. زمان نصب یونیت روی سینی پشتی، ابتدا مجموئه لوله را از داخل سوراخ عبور داده و بعد یونیت را نصب کنید .
21. ورودی و خروجی هوای دستگاه نباید مسدود شود در غیر این صورت جریان هوای خنک به همه قسمت های اتاق نخواهد رسید و در عملکرد کولر اختلال بوجود خواهد آمد.
22. محل نصب باید به نحوی انتخاب شود که اتصال بین یونیت داخلی و خارجی به سهولت امکان پذیر باشد. همچنین کمترین مسافت و اختلاف ارتفاع بین یونیت داخلی و خارجی از لحاظ طول مبرد و کابل در نظر گرفته شود.
23. در حین نصب حتما به وضعیت ظاهری نصب توجه شود تا محل قرارگیری لوله ها و اتصالات زیبایی محیط نصب را تحت الشعاع قرار ندهید.
24. در حین سوراخکاری دیوار ها در داخل منزل یا محل کار از جاروبرقی مخصوص و پوشش های مناسب استفاده شود تا محل مورد نظر کثیف نشود .خواهشمند است نظافت محیط را بعد از نصب به مشتری واگذار نکنید و حتی المقدور خودتان انجام دهید .
25. در صورت نصب یونیت داخلی در اتاق پذیرایی حتما از مشتری نظر خواهی لازم را انجام دهید تا خسارتی به دیوار ها و اشیای تزئینی وارد نشود.
26. در رابطه با محل تخلیه آب تقطیر از مشتری نظر خواهی کنید و در مناطق گرمسیری جنوب به مشتری توصیه کنید تا از آب حاصل از تقطیر فقط می توانند جهت آبیاری گیاه و فضای سبز استفاده کنند .
27. محل نصب باید به نحوی باشد که امکان تخلیه آب تقطیر شده حاصل از عملیات تبرید وجود داشته باشد.
28. از نصب دستگاه در نزدیکی منابع حرارتی، محل های با رطوبت بالا و در مجاورت گاز های قابل اشتعال خودداری کنید.
29. محل نصب باید استحکام لازم برای تحمل وزن دستگاه را داشته باشد.
30. با اندازه گیری دو طرف سینی پشتی داخلی از سقف اطمینان حاصل کنید که یونیت کاملا افقی نصب شود .
31. محل نصب دستگاه باید حداقل یک متر از دیگر وسایل برقی نظیر لوازم صوتی و تصویری و لوازم گرمازا فاصله داشته باشد.
32. محل نصب دستگاه باید به نحوی باشد که تعویض و تمیز کردن فیلتر به سهولت امکان پذیر باشد.
33. در هنگام سوراخ کردن دیوار ابتدا از مته راهنما استفاده کنید .
34. در هنگام عبور لوله از دیوار بهتر است لوله خروجی آب در پایین قرار گیرد.
35. بعد از نصب یونیت داخلی نحوه تمیز کردن فیلتر ها و جا زدن آن را آموزش دهید.
36. حتما به مشتری تذکر دهید که بصورت همزمان از کولر گازی و آبی استفاده نکند.
    کولر آب رطوبت به محیط اضافه می کند ولی کولر گازی رطوبت را از محیط می گیرد و بصورت قطرات آب از لوله درین آب خارج می کند.

هشدار
لوله تخلیه آب یونیت داخلی باید بصورت شیبدار نصب شود.

عملیات لوله کشی مبرد

قبل از عملیات لوله کشی باید سه اصل مهم زیر را رعایت نمود:

1. خشک بودن داخل لوله ها:
   هوا و رطوبت نباید وارد لوله های مبرد شود، زیرا موجب صدمه دیدن کمپرسور و تجهیزات حساس سیستم می شود.
2. تمیز بودن داخل لوله ها:
   گرد و غبار و ذرات ریز نباید وارد لوله های مبرد شود زیرا موجب گرفتگی سیستم شده و به مرور زمان موجب بروز مشکلات زیادی می شود .
3. محکم بودن اتصالات:
   اتصالات، مخصوصا اتصالات پیچی باید محکم نصب شوند، زیرا در غیر این صورت بیشترین موارد نشتی از همین قسمت ها می باشد.

آماده سازی و نصب لوله ها

1. ابتدا فاصله بین یونیت خارجی و داخلی را به دقت اندازه گیری کنید. می توانید اول روی دیوارها را با استفاده از مداد و خط کش، خط کشی کرده و سپس با قراردادن متر روی خطوط کشیده شده که مشخص کننده محل عبور لوله ها می باشند، فاصله های غیر مستقیم را اندازه گیری کنید.
2. در هنگام برش لوله 10% بیشتر از فاصله اندازه گیری شده لوله را برش دهید.
3. لوله را با زاویه صفر درجه ببرید. برش زاویه دار، محدب و یا مقعر باعث بروز نشتی گاز مبرد خواهد شد.
4. از لوله بر دیسکی در خصوص برش لوله های مسی استفاده کنید. استفاده از اره آهن بر برای برش لوله علاوه بر دندانه دار شدن مقطع لوله باعث نفوذ براده و پلیسه داخل لوله می شود. لازم بذکر است هنگام استفاده از لوله بر دیسکی از روغن استفاده نکنید.
5. از ابزار مناسب جهت بر طرف کردن پلیسه در مقطع لوله استفاده کنید . حتما مطمئن شوید که پلیسه داخل لوله نفوذ نکند. جهت پرهیز از نفوذ پلیسه در زمان پلیسه گیری لوله را سر پایین بگیرید و یا با پر کردن لوله با یک پارچه تمیز پلیسه گیری را انجام دهید و سپس پارچ را با حتیاط و به صورت سر پایین خارج کنید.

   هشدار :
   در صورت نفوذ پلیسه و لراده لوله مسی در داخل سیستم کمپرسور و سایر قطعات موجود در مدار تبرید، دستگاه دچار مشکل اساسی خواهد شد. وجود پلیسه سر لوله ها باعث نشت گاز خواهد شد.
6. پس از بریدن لوله و برطرف کردن پلیسه داخلی، ابتدا مهره برنجی را از لوله رد کرده و سپس توسط لاله کن، سر لوله را لاله کنید.

   نکته:
   میزان بیرون آمدگی لوله از سطح قالب ابزار حدود 0/5 میلیمتر برای R22 می باشد.
7. برای اطمینان از عدم نشتی باید سر لوله یکنواخت، صاف و بدون ترک باشد.
8. در صورت استفاده از گاز R 410a برای لاله زنی از ابزار مخصوص استفاده شود.

   ابزار معمولی بر حسب میلیمتر	ابزار مخصوص بر حسب میلیمتر	DIAMETER OF TUBE
   1/5 - 1	0/5 - 0	6/35 ( 1/4 اینچ )
   1/5 - 1	0/5 - 0	19/05 ( 3/4 اینچ )

9. برای اتصال بهتر، مهره را روی لوله زبانه دار بطور مستقیم قرار دهید و در لحظه اول مهره اتصال را بدون فشار ببندید تا کامل جفت شوند.
10. پس از سفت کردن مهره توسط دست به کمک دو آچار معمولی و آچار ترک مهره را سفت کنید.
    مطمئن شوید قبل از بستن مهره اتصال، محل مشخص شده با گریس مخصوص کاملا چرب شده باشد، زیرا باعث جلوگیری از نشت گاز می شود.
    در جدول زیر مقدار نیروی لازم جهت سفت کردن مهره نشان داده شده است.

    قطر مهره 6 پر ( MM )	نیروی سفت کردن مهره ( N-M )
    6	20 – 15
    10	35 – 31
    12	55 – 50
    16	65 – 60

تذکرات مهم :

1. در ابتدای لوله های ارتباطی یونیت داخلی و سپس یونیت خارجی را وصل کنید.
2. قبل از زبانه کشی لوله، مهره اتصال را فراموش نکنید.
3. مجموعه لوله را از قسمت اتصالی به یونیت داخلی تا قسمتی که وارد سوراخ دیوار می شود بصورت کامل نوار پیچ کنید.
4. حداکثر طول مجاز لوله بصورت افقی بین یونیت خارجی و داخلی 10 متر می باشد.
5. حداکثر ارتفاع مجاز لوله بصورت عمودی بین دو یونیت داخلی و خارجی 5 متر می باشد.

مراحل نصب یک دستگاه کولر گازی اسپلیت

1. نصب سینی جهت نگهداشتن یونیت داخلی ( IN DOOR) بر روی دیوار جهت نصب سینی احتیاج به یک تراز بوده تا سینی بصورت تراز روی دیوار نصب گردد و از دلر چکشی و مته مخصوص برای سوراخ کاری روی دیوار استفاده می شود، همچنین نگدارنده ریموت کنترل بر روی دیوار در مکانی که به راحتی قابل دسترس باشد لازم است .

   کرج:بلوار طالقانی انتهای خیابان ناصری

   ۰۹۱۲۷۶۵۲۰۴۸-فیروزی

3. نصب یک پایه مناسب و مقاوم برای یونیت خارجی ( OUT DO0R) بر روی دیوار پشت بام روی زمین یا سقف های شیب دار .
4. نصب یک فیوز مناسب از نوع فیوز کند کار ( فیوز موتوری ) و همچنین استفاده از کابل استاندارد و مرغوب متناسب با جریان مصرفی دستگاه در جائیکه سیستم اتصال زمین ( ارت ) وجود دارد. سیم ارت دستگاه را حتما وصل کنید.
   توجه :
   استفاده از لوله های آب یا فاضلاب آب و یا لوله گاز بعنوان سیستم اتصال زمین کار خطرناک و امکان برق گرفتگی دارد.
5. جهت عبور لوله ها، لوله درین و کابل ارتباطی باید بر روی دیوار سوراخی به اندازه این مجموئه تعبیه شود و قبل از اینکه این مجموئه از داخل سوراخ عبور کند، یک لوله پلاستیکی مناسب داخل سوراخ بایستی کمی به سمت بیرون شیب داشته تا آب حاصل از دیفراست براحتی از درین خارج شود. در بعضی از مکان ها برای ایجاد یک چنین سوراخی بهتر است از مته های گرد بر که برای این منظور ساخته شده است استفاده کرد.
6. لوله ها بایستی به آرامی خم کاری شود تا دو پهن نشده و مشکلاتی را که قبلا توضیح دادیم ایجاد نکند. برای این منظور از لوله خم کن های فولادی یا فنری استاده می کنیم و به آرامی لوله ها را خم می کنیم. سعی کنید مسیر های پر پیچ و خم را برای لوله ها ایجاد کنید و از حداقل خم استفاده کنید. لوله ها را بایستی جدای از کرد و سعی کنید مجموئه لوله ها و درین و کابل ارتباطی را توسط نوار مخصوص که برای این منظور ساخته شده در آخر، نوار پیچی کنید. در ضمن شیلنگ درین که به لوله درین دستگاه داخلی اضافه می شود را باید در محل اتصال محکم و آب بندی کرد.
7. در هنگام نصب یونیت داخلی و خارجی حد استاندارد طول لوله کشی از لحاظ ارتفاع لوله ها و همچنین کل طول لوله ها در نظر گرفته شود. فضای لازم در اطراف یونیت داخلی و خارجی رعایت شود و همچنین ارتفاع مناسب یونیت داخلی از کف اتاق به طور صحیح انتخاب گردد. این موارد در جداول مخصوص هر دستگاهی آورده می شود.سعی کنید به جداول راهنما که از طرف سازنده دستگاه ارائه می گردد مراجعه نمائید.
8. هنگامی که یونیت خارجی بالاتر از یونیت داخلی قرار می گیرد، روغن جریان یافته در مسیر لوله کشی به راحتی به کمپرسور بر نمی گردد. برای سهولت در این کار به ازاء هر 5 الی 7 متر بین یونیت داخلی و خارجی یک تله روغن متناسب درست کرده و یا از قبل تهیه و نصب نمایید.
9. یکی از عمده ترین مشکلات در نصب کولر های گازی نشت گاز است. لذا بهتر است قبل از اقدام به لوله کشی با یکسری لوازم و سپس رعایت اصول لوله کشی آشنا شوید.

   1 – لوله مسی خوب با ضخامت استاندارد
   2 – ابزار مناسب شامل :
   الف) لوله بر
   ب) گیره لوله و پرچ کن مناسب
   ج) برقو برای پلیسه گیری لوله بعد از برش
   د) سوهان نرم برای سوهان زدن پس از برش
   ذ) آچار ترک متر
   برای سفت کردن مهره لوله ها برای هر سایز لوله نیروی خاصی لازم است و نیروی اضافه باعث خراب شدن اتصال و امکان نشت را بوجود میاورد.
10. از لوله مسی با ضخامت مناسب طبق جدول زیر استفاده کنید.

    ضخامت لوله برای مبرد R – 410a mm	ضخامت لوله برای مبرد R – 407c mm	ضخامت لوله برای مبرد R – 22 mm	قطر لوله به میلیمتر mm	قطر لوله به اینچ in
    0.8	0.8	0.8	6.35	4/1
    0.8	0.8	0.8	9.52	8/3
    0.8	0.8	0.8	12.7	2/1
    1	1	1	15.88	8/5
    1	1	1	19.5	4/3

11. فاصله بین یونیت داخلی و خارجی را اندازه گرفته و لوله را کمی بلندتر ببرید.
12. کابل ارتباطی را نیز 1/5 متر بلندتر از طول لوله در نظر بگیرید.

    سپس طبق جداول زیر مراحل بریدن و پرچ کاری لوله را انجام دهید.

    مراحل کار	نکات اساسی	دلایل
    1- لوله را ببرید. اگر لوله در دست شما لغزنده است، تیغه لوله بر زیاد محکم شده کمی آن را شل کنید.	1- لوله را بر خلاف عقربه های ساعت بچرخانید. 2- بعد از هر دور گردش به آهستگی مقداری پیچ لوله بر را محکم کنید.	هنگام چرخاندن پیچ لوله بر نیازی نیست دست ها را عوض کنید. میزان نیروی وارده به پیچ لوله بر در هر دور چرخش باید مناسب بوده در غیر اینصورت لوله دفرمه می گردد.
    2- بعد از بریدن لوله با سوهان نرم پلیسه گیری کنید.	قسمت بریده شده را با سوهان نرم صاف کنید. لوله را به سمت پایین نگه دارید و داخل لوله فوت نکنید.	ضعف در ناحیه پرچ باعث نشت می شود. در صورتیکه سر لوله بالا باشد پلیسه وارد لوله می گردد. بافوت کردن رطوبت دهان وارد لوله می گردد.
    3- با برقو لبه بریده شده را پلیسه گیری کنید.	در این حالت لوله را به سمت پائین نگه دارید. به داخل لوله فوت نکنید و مواظب باشید در هنگام برقو زدن لوله خش یا ترک بر ندارد.	در صورت خش یا ترک سر لوله بعدا باعث نشت می شود.
    4- مجددا قسمت بریده شده را سوهان بزنید.	مرحله 2 را تکرار کنید	---
    5- با برقو مجددا لبه بریده شده را برقو بزنید.	مرحله 3 را تکرار کنید.	برای ایجاد پرچ مطمئن تر.
    6- داخل لوله را تمیز کنید.	پلیسه را کاملا از داخل لوله پاک کنید. هنگام تمیز کردن لوله را به سمت پایین نگه دارید. از یک لوله پاک کن کتانی یا پارچه تمیزی برای این منظور استفاده کنید.	پلیسه اگر به داخل کمپرسور برود، خواهد سوخت. پلیسه موجود در قسمت پرچ شده باعث خراش لوله و در نتیجه نشت خواهد گشت.
    7- قبل از پرچ لوله را داخل مهره قرار دهید.	قبل از پرچ مطمئن شوید لوله را داخل مهره قرار داده اید.	بعد از پرچ لوله بداخل مهره نخواهد رفت.
    8- لوله را داخل لوله گیر محکم کنید.	مطمئن شوید که داخل لوله گیر تمیز است. کمی سر لوله را طبق اندازه هایی که در جداول می آید و در شکل نیز دیده می شود از سطح لوله گیر بالاتر قرار دهید.	---
    9- پرچ کن را در مرکز لوله داخل لوله گیر تنظیم کنید.	1- علامتی که روی پرچ کن است با فلشی که روی بدنه لوله گیر است تنظیم کنید. 2- به آرامی پیچ بغل پرچ کن را روی لوله گیر محکم کنید.	در صورتیکه پیچ بغل پرچ کن را محکم نکنید، در زمان عمل پرچ کاری بر اثر نیرویی که پرچ کن به لوله وارد می کند، لوله در جای خود ثابت نمانده و پایین می رود و عمل پرچ بطور صحیح انجام نخواهد شد.
    10- عملیات پرچ کاری را شروع کنید.	پرچ کاری را بصورت آرام و بطور مداوم ادامه دهید تا اینکه یک صدای کلیک شنیده و در این حالت پرچ کن هرز گرد شده و لوله بیشتر از حد پرچ نخواهد شد.	در غیر اینصورت عمل پرچ کاری بطور کامل به انجام نخواهد رسید.
    11- پرچکن را آراد کرده و لوله گیر را باز کنید و لوله مسی را از داخل آن بردارید.	دسته پرچ کن را خلاف عقربه های ساعت بچرخانید و تا آخرین حد بالا بیاورید.	در غیر اینصورت ممکن است هنگام در آوردن پرچ کن مرغک آن ( قسمت مخروطی ) با لبه پرچ شده لوله برخورد کرده و باعث صدمه و خش برداشتن لوله مسی می شود.

13. مهره را بصورت هم مرکز روی پیچ قرار داده، سپس توسط آچار ترک متر و یک آچار ساده و یا آچار فرانسه مهره را محکم کنید. بهتر است به محل پشت و روی قسمت پرچ شده قبل از بستن کمی روغن ( از نوع روغن مخصوص همان گاز ) بمالید.
14. برای اینکه در قسمت یونیت داخلی در زمان بستن مهره بعلت کمبود فضا دچار مشکل نشوید، حایلی بین سینی و دستگاه تخته و شیئی قرار دهید تا یونیت داخلی از سینی فاصله بگیرد .
15. چک کنید که لوله های بین یونیت خارجی و داخلی بطور مناسب وصل شده، کابل های ارتباطی و کابل برق اصلی وصل، لوله ها عایق کاری، نوار پیچی و سیستم آماده است.

سیم کشی:

1. درب تابلو را باز کنید.
2. درپوش سیم کشی را بردارید.
3. مسیر سیم ها را از پشت یونیت داخلی کشیده و از آنجا به سمت جلو و از میان سوراخ سیم کشی اتصالات را دنبال کنید.
4. سیم آبی رنگ اتصال قدرت را به ترمینال 1 ( N )، سیم قهوه ای را به 2، سیم قرمز را به 3 و سیم زرد و یا سبز ( اتصال زمین)
5. در پوش سیم کشی را در جای خود گذاشته سیم های برق را مطابق نقشه برق و صفحه ترمینال یونیت داخلی وصل کنید. دقت کنید کهسیم ها در سوکت های خود محکم شده باشند و هیچ نوع اتصال کوتاهی بین سیم ها برقرار نباشد.

تخلیه و راه اندازی دستگاه:

اگر برای اولین بار سیستم نصب می شود یونیت خارجی حاوی گاز مبرد می باشد و بنابراین نیاز به تخلیه هوای داخلی یونیت داخلی و لوله ها می باشد.

روی یونیت خارجی دو نوع شیر نصب می شود که به نام های شیر دو راهه و سه راهه معروف می باشند. در نوع سه راهه یک شیر سوزنی برای اتصال گیج فشار وجود دارد. معمولا شیر سمت گاز، و سمت مایع، دوراهه می باشد.

برای تخلیه دستگاه باید از پمپ وکیوم استفاده کرد. روش دیگر برای تخلیه سیستم استفاده از خود مبرد می باشد که در این روش با وصل کردن کپسول مبرد به یک شیر سرویس و باز کردن آن، همزمان سوزنی شیر دیگر را فشار دهید تا فشار گاز مبرد داخل کپسول باعث بیرون رانده شدن هوا از لوله و یونیت داخلی شود.

شیر سوزنی را تا زمانی که مبرد از آن خارج شود فشار دهید.
این روش علاوه بر اینکه باعث آلودگی محیط زیست می شود، در بیرون راندن قطرات آب ( در صورت وجود )موثر نمی باشد. بنابراین استفاده از این روش امروزه مردود و بهترین روش استفاده از پمپ وکیوم برای تخلیه سیستم می باشد.
نکته :
از پمپ تخلیه ( وکیوم ) فقط برای خارج کردن هوا از سیستم استفاده کنید. همچنین از هیچ نوع حلالی در حین عمل تخلیه استفاده نکنید.

استفاده از پمپ وکیوم ( خلاء ) جهت تخلیه لوله ها و یونیت داخلی از هوا و رطوبت:

1. بعد از نصب لوله ها بین یونیت داخلی و خارجی ( در این حالت شیر های سرویس بسته است ) شیلنگ آبی گیج فشار پائین مانیفولد ( گیج دو قلو ) را به شیر سرویس، شیر سه راهه و شیلنگ زرد ( شیلنگ وسطی گیج ) را به پمپ وکیوم وصل کنید.
2. پمپ را به مدت یک ربع تا نیم ساعت روشن کنید تا عقربه گیج 30 اینچ جیوه ( -1mpa) پایین بیاید.
3. سپس شیر گیج دو قلو را ببندید و پمپ را خاموش کنید. عقربه گیج تا 5 دقیقه نباید تغییری داشته باشد، در غیر اینصورت وکیوم دستگاه کامل است . می توانید ابتدا شیر رفت دستگاه را باز کنید .
   سپس شیر برگشت را و در نهایت شیلنگ ها را از شیر و پمپ تخلیه جدا کنید.
4. پس از وارد شدن گاز دستگاه به لوله و بستن در پوش شیر آلنی و سوزنی می توانید در نقاط اتصالی یونیت داخلی و خارجی در دو سر لوله ها وجود نشتی ها را با استفاده از آب و صابون چک کنید.
5. نشت یابی به این طریقه مناسب تر و به صرفه تر از وضعیتی است که با کپسول گاز مبرد اقدام به نشت یابی می کنید.

   تذکر :

1. تخلیه سیستم از هوا و رطوبت موجود در سیکل تبرید بسیار ضروریست. وجود رطوبت در سیستم باعث بد عمل کردن و کاهش کارائی کمپرسور می شود.
2. در صورتیکه در سیستم کولر شما گاز مبرد نداشته باشد، حتما شیر سرویس ها در هنگام وکیوم دستگاه کاملا باز باشد.

   کرج:بلوار طالقانی انتهای خیابان ناصری

   ۰۹۱۲۷۶۵۲۰۴۸-فیروزی

استفاده از پمپ وکیوم ( خلاء ) جهت تخلیه کامل سیستم :

در صورتیکه بخواهید کل سیستم را وکیوم کنید روند کار مانند قبل می باشد، با این تفاوت که هر دو شیر سرویس باز می باشند.

طریقه شارژ دستگاه:

شارژ مبرد یعنی مقداری خاص از مبرد به سیستم در طی یک سری مراحل تزریق شود. شارژ مبرد R-22 باید بصورت گاز و شارژ مبرد های R- 410 A و R- 407 C به دلیل خواص شیمیایی آنها حتما باید بصورت مایع انجام شود.

شارژ سیستم در دو حالت امکان پذیر است :
حالت اول :
شارژ سیستم در هنگام اضافه نمودن مبرد

1. شیر های منیفولد گیج را بسته و شیلنگ فشار پایین ( آبی رنگ ) را به شیر خط گاز متصل نمایید. برای مبردهای R–410 Aو R–407 C از شیلنگ فشار بالا ( قرمز رنگ ) و شیر خط مایع استفاده نمایید.
2. شیلنگ وسط ( زرد رنگ ) را به کپسول مبرد متصل و شیر کپسول را باز نمایید.
3. توسط شل نمودن سر پیچ شیلنگ زرد از سمت منیفولد گیج، شیلنگ را هواگیری نمایید.
4. همچنین شیلنگ متصل شده به شیر سرویس را نیز هواگیری نمایید.
5. دستگاه را روشن نموده و اجازه دهید کمپرسور شروع بکار نماید.
6. در مبرد R-22 شیر فشار پایین و در مبرد R–410 A و R – 407 C شیر فشار بالای منیوفولد را باز نمایید.
7. توسط اندازه گیری فشار از روی گیج یا آمپراژ از روی ترمینال تغذیه برق یا میزان وزن مبرد از روی کاتالوگ، میزان شارژ را چک نمایید.
8. شیر منیفولد گیج را بسته و شیر کپسول مبرد را نیز ببندید.
9. دستگاه را خاموش نمایید.
10. شیلنگ های منیفولد گیج را از روی شیر سرویس و کپسول مبرد باز نمایید.

حالت دوم :
شارژ سیستم در هگام نصب اولیه

1. شیر های منیفولد گیج را بسته و شیسلنگ فشار پایین ( آبی رنگ ) را به شیر خط گاز متصل نمایید.
   برای مبردهای R- 410 A و R- 407 C از شیلنگ فشار بالا ( قرمز رنگ ) و شیر خط مایع استفاده نمایید.
2. شیلنگ وسط ( زرد رنگ ) را به کپسول مبرد متصل و شیر کپسول را باز نمایید
3. توسط شل نمودن سر پیچ شیلنگ زرد از سمت منیفولد گیج، شیلنگ را هواگیری نمایید.
4. از روی جدول میزان شارژ مبرد در کاتالوگ فنی دستگاه، میزان شارژ مبرد را بر حسب کیلوگرم استخراج نمایید.
5. کپسول مبرد را وزن نمایید.
6. مقدار وزن مبرد لازم را از وزن کپسول کم نمایید. وزن بدست آمده، وزن کپسول پس از شارژ کامل سیستم است .
7. منیفولد گیج را به شیر سرویس و کپسول مبرد متصل نمایید ( به ترتیب ذکر شده در حالت قبل )
8. شیر منیفولد گیج را باز و شروع به شارژ نمایید.
9. کپسول را هر چند دقیقه یک بار وزن نمایید تا به وزن محاسبه شده برسد.
10. شیر های منیفولد گیج را ببندید و شیلنگ های آن را جدا نمایید.

نکات مهم :

1. از روی آمپراژ دستگاه نیز، کافی بودن میزان شارژ را چک نمایید .
2. در صورت پر بودن یونیت خارجی از گاز مبرد معمولا این گاز برای حداکثر 5 متر لوله اتصالی به یونیت داخلی کفایت می کند.
3. به ازاء هر یک متر لوله مازاد بر 5 متر فاصله استاندارد 21 گرم گاز بیشتر تزریق کنید.
4. در صورت تزریق گاز بیشتر به یونیت، به نوع مبرد توصیه شده برای دستگاه توجه کنید.

اخطار :
هرگز کپسول مبرد را در حالت مایع یا سرد شارژ نکنید.
جهت رسیدن به فشار بالای مورد نیاز کپسول مبرد، با آب گرم حدود 41 درجه سانتی گراد کپسول را گرم کنید.
هرگز از شعله مستقیم یا بخار داغ برای گرم کردن کپسول استفاده نکنید.

پمپ دان ( جمع کردن گاز سیستم )

پمپ دان روشی برای تخلیه مبرد از لوله ها و دستگاه داخلی ( اواپراتور ) به دستگاه بیرونی ( کندانسور ) می باشد . برای این منظور در صورتیکه کولر نیاز به جابجایی جهت نصب در محلی دیگر یا تعمیرات داشته باشد، می توان گاز دستگاه را در زمانی که کولر در حال کار کردن است به روش زیر جمع آوری نمود و عملیات تعمیر یا جابجایی دستگاه را انجام داد.

1. کولر در حال کار کردن می باشد و شیر سرویس های دو راهه و سه راهه کاملا باز است .
2. در پوش شیر سرویس ها را باز کنید .
3. حتما توسط آچار آلن شیر برگشت را کنترل کنید تا از باز بودن آن مطمئن شوید .
4. در صورتیکه کولر خاموش است می بایست کولر 10 تا 15 دقیقه روشن شود و کار کند. سپس شیلنگ گیج فشار پایین را به شیر سوزنی ( شیر سرویس سه راهه ) متصل کنید . ( شیر های گیج کاملا بسته است )
5. توسط آچار آلن شیر سرویس رفت ( شیر دو راهه ) را کاملا ببندید .
6. هنگامیکه که عقربه گیج فشار به زیر صفر ( تا حدود وکیوم ) پایین آمد شیر برگشت را کاملا ببندید.
7. دستگاه را خاموش کنید و در این وضعیت شما می توانید شیلنگ گیج را از شیر سرویس جدا کنید .
   در این وضعیت می توانید لوله های دستگاه را از یونیت ها جدا کنید و عملیات جابجایی یا تعمیر دستگاه را انجام دهید .

هوا و رطوبت باقیمانده در سیستم تبرید تاثیرات منفی زیر را بجا خواهد گذاشت :

الف) فشار سیستم بالا می رود.
ب) جریان مصرفی بالا می رود .
ج) ظرفیت سیستم کم می شود.
د) رطوبت در مدار در قسمت لوله مویین بستگی به میزان رطوبت موجود باعث یخ زدن و مسدود شدن لوله مویین می شود .
ه) رطوبت در سیستم روی فلزات ایجاد خورندگی می کند.
و) با روغن ترکیب شده تولید اسید و همچنین لجن می کند.

مراحل وکیوم

1. در این مرحله درپوش روی شیر های خط مایع و گاز در قسمت یونیت خارجی را بردارید و مطمئن شوید که شیرها بسته هستند.
2. سپس در پوش خط گاز را باز کرده و شیلنگ گیج مانیفولد ( گیج دو قلو ) را به آن وصل کنید و شیلنگ دیگر را به کپسول ازت وصل کنید.
   سپس شیر کپسول را به آهستگی باز کرده و فشار را به آرامی تا حدود 150 PSI بالا ببرید .
   سپس نقاط لازم ( محل های اتصال یا حیانا جوشکاری شده ) را با کف و صابون نشت یابی کنید . در حین کار به عقربه گیج نیز نگاه کرده مبادا پایین آمده باشد که نشانه نشت است . حتما کپسول ازت را نیز به مانومتر مجهز کنید .

   سیلندر ازت را از جای مطمئن تهیه کرده، زیرا در صورت ناخالصی مشکلات عدیده ای بوجود می آورد . هیچگاه از هوا یا اکسیژن برای تست فشار استفاده نکنید. هرگز ازت را به صورت مایع تزریق نکنید .
3. در این مرحله پس از تست فشار و اطمینان از عدم نشت کپسول ازت را جدا کرده و بعد پمپ وکیوم را وصل کرده شروع به وکیوم نمایید.

   زمان وکیوم بسته به ظرفیت پمپ وکیوم و حجم سیستم تهویه متفاوت است .
   البته به درجه روی گیج مانیفولد نیز دقت کنید که تا 30- اینچ جیوه ( 1- اتمسفر ) پایین بیاید .

   نکته : استفاده از کمپرسور های معمول بجای پمپ وکیوم توصیه نمی شود، زیرا نمی توانند وکیوم خوبی ایجاد کنند.

   اگر طول لوله کشی بیشتر از 10 متر است	اگر طول لوله کشی کمتر از 10 متر است
   15 دقیقه یا بیشتر وکیوم نمایید	10 دقیقه یا بیشتر وکیوم نمایید


   در صورتیکه از یک پمپ وکیوم با ظرفیت 8 متر مکعب بر دقیقه استفاده می کنید
4. پس از وکیوم ابتدا شیر مانیفولد را بسته، سپس پمپ وکیوم را خاموش می کنیم .
   مدت زمانی صبر می کنیم و سپس به گیج مانیفولد نگاه می کنیم. اگر عقربه گیج بالا آمده باشد نشانه نشت است، در غیر اینصورت پمپ وکیوم را جدا کرده و توسط آچار آلن ابتدا شیر خط مایع را تا آخر باز می کنیم، سپس شیر خط گاز را تا آخر باز می کنیم. بعد از اندکی صبر سیستم را روشن می کنیم . موقعی که طول لوله کشی از حد استاندارد بیشتر شود نیاز است مقداری مبرد اضافی به سیستم شارژ کنیم که این مقادیر در جداول استاندارد هر دستگاهی به طور اختصاصی داده می شود .

   در این مرحله تست های مربوطه به اندازه گیری های جریان مصرفی ولتاژ و دماهای یونیت داخلی و خارجی را تست کرده مبادا خارج از اندازه استاندارد باشد . در غیر اینصورت از جداول عیب یابی استفاده کرده و عیب را برطرف کنید . مطمئن گردید سیستم عملیات های مختلف را درست انجام می دهید . از زمان های متوالی قطع و وصل مطمئن شوید ( منظور عملکرد ترموستات و بدست آمدن دمای لازم ) و سعی کنید موارد عملیاتی دستگاه و استفاده از کنترل را به مصرف کننده توضیح دهید .
5. منظور از پمپ دان جمع آوری مبرد از سیستم داخلی و لوله ها و جمع کردن آن در کندانسور و رسیور مایع یونیت خارجی است . بنابراین برای این منظور باید به روش زیر عمل نمایید :

   1) در پوش شیر های خط مایع و گاز و مهره شیر سوزنی را باز کنید .
   2) گیج منیفولد را به خط مکش به شیر سوزنی وصل کنید .
   3) شیر خط مایع را کاملا ببندید .
   4) شیر خط گاز را ابتدا بسته سپس 2 الی 3 دور باز کنید. این برای این است که در آخر شیر را سریعتر ببندیم.
   5) سیستم را در حالت سرمایش روشن کنید ( هرگز در حالت گرمایش روشن نکنید )
   6) وقتی فشار برگشت به صفر رسید، شیر خط مکش را کاملا ببندید . بعضی ها عقیده دارند که تا ایجاد خلاء این کار را ادامه دهید که استاندارد نیست . امکان کشیده شدن هوا در این مرحله به سیستم وجود دارد که در مرحله کار بعدی سیستم دچار مشکل می کند .
   7) سیستم را خاموش کنید .
   8) گیج را جدا کرده و در پوش ها را در جای خود ببندید .

راه اندازی دستگاه

پس از لوله کشی و وکیوم، نوبت به سیم کشی بین دو یونیت می رسد . در این مرحله باید با توجه به راهنمای دستگاه سیم کشی انجام شود پس از اتمام این مرحله قبل از راه اندازی دستگاه موارد زیر را باید یک بار دیگر کنترل کرد :
1) آیا در محل اتصالات نشتی وجود دارد ؟
2) آیا عایقکاری صحیح لوله ها و روی مهره برنجی در محل اتصالات صحیح صورت گرفته است ؟
3) آیا کابل اتصال بین دو یونیت به طور محکم و ثابت به ترمینال ها متصل می باشد ؟
4) آیا تخلیه آب براحتی صورت می گیرد ؟
5) آیا اتصا زمین برقرار می باشد ؟
6) آیا یونیت داخلی درست به صفحه نگهدارنده متصل شده است ؟
7) آیا مقدار ولتاژ برق ورودی به دستگاه متناسب با مشخصه های برقی دستگاه می باشد ؟
8) آیا فیلتر های هوا نصب شده است ؟

همچنین پس از راه اندازی باید موارد زیر را چک نمود :

1) آیا هیچ صدای غیر طبیعی شنیده می شود ؟
2) آیا عملکرد سرمایش طبیعی می باشد ؟
3) آیا عملکرد ترموستات صحیح می باشد ؟
4) آیا عملکرد ریموت کنترل صحیح می باشد ؟ Normal 0 false false false MicrosoftInternetExplorer4

آ

آدرس:كرج-آزادگان انتهای خیابان ناصری

(۰۹۱۲۷۶۵۲۰۴۸-۰۹۳۵۱۰۴۳۱۵۵فيروزي)

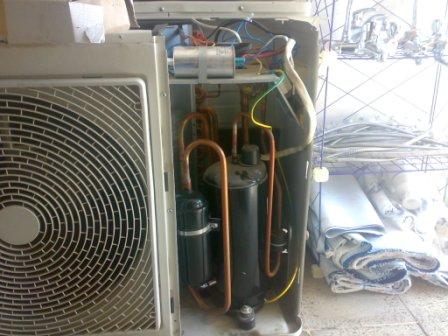

تعوويض روغن كمپرسور







تعويض روغن كمپرسور روتوري 30000 در اثر رطوبت روغن كمپرسور اكسيد شده وخاصيت خود را از دست داده

خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه:   [phone]

مدیریت:آقای فیروزی



نصب وتعمير كولر گازي







نصب وتعمير كولر گازي تعويض كمپرسور

خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه:   [phone]

مدیریت:آقای فیروزی



کولرگازی جنرال لبخند

مشخصات فنی کولر گازی جنرال



*مارک: کولر گازی جنرال

* مدل لبخند- DIGITAL KFR(12-18-24-30)BTU-GNR(12-18-24-30)BTU-HNR24BTU

*نوع استفاده : سرمایشی و گرمایشی

*ظرفیت گرمایش و سرمایش:24000

*کولر گازی: اسپلیت دو تکه

*نوع : اسپلیت دیواری تک پانل

*کشور سازنده : ساخت شرکت جنرال مونتاژ تایلند

*اندازه کمپرسور: کمپرسور بزرگ

*نوع کمپرسور: روتاری

*شیلنگ مسی:5متر

*متور: توشیبا



خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،



هواساز-فن کویل و .....



با سابقه درخشان در كرج و تهران



آماده ارايه خدمت به شما همشهريان عزيز ميباشد



خدمات فنی فدک سرما



آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک



شماره دفتر :-02632403163



همراه:   [phone]



مدیریت:آقای فیروزی





کولرگازی اجنرال





کولر گازی اوجنرال سرد و گرم OGENERAL‎ کم مصرف

24 هزار - 30 هزار

1-کمپروسور کاوازاکی(سنگین)

2-کم مصرف

3- سرد و گرم

4- قابل استفاده گرمایشی در زمستان و جایگزینی مناسب برای گاز شهری به علت مصرف برق پایین

5-دارای 5متر لوله رایگان 6-دارای 5متر کابل رایگان





خدمات فدك با اكيپ هاي مجرب و متعهد در زمينه خدمات چیلر-سردخانه-كولرگازي ، اسپيلت ،

هواساز-فن کویل و .....

با سابقه درخشان در كرج و تهران

آماده ارايه خدمت به شما همشهريان عزيز ميباشد

خدمات فنی فدک سرما

آدرس دفتر:آزادگان،خیابان برغان،خیابان ساریخانی تاسیسات فدک

شماره دفتر :-02632403163

همراه:   [phone]

مدیریت:آقای فیروزی
